真空管式CVD电炉（化学气相沉积电炉）凭借其高温、真空或气氛保护环境下的精确控制能力，在材料科学、电子工业、能源、环保及制造等领域展现出广泛的应用价值。下面就来详细看看吧！

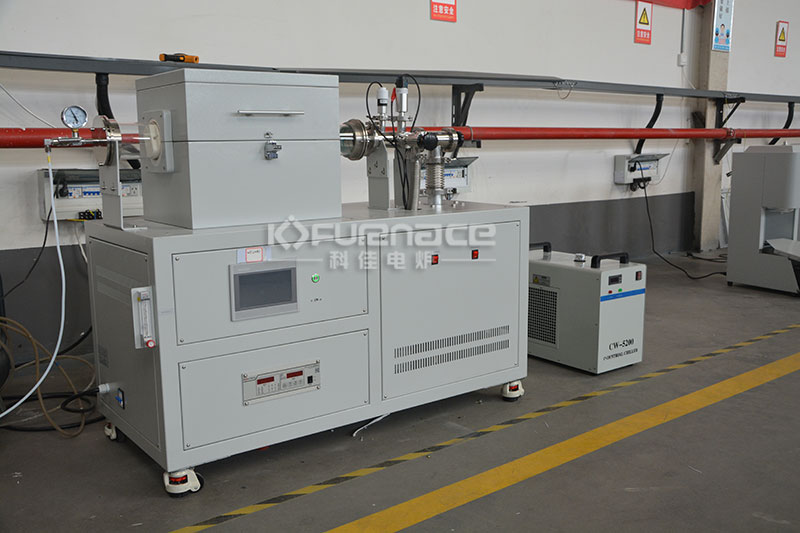

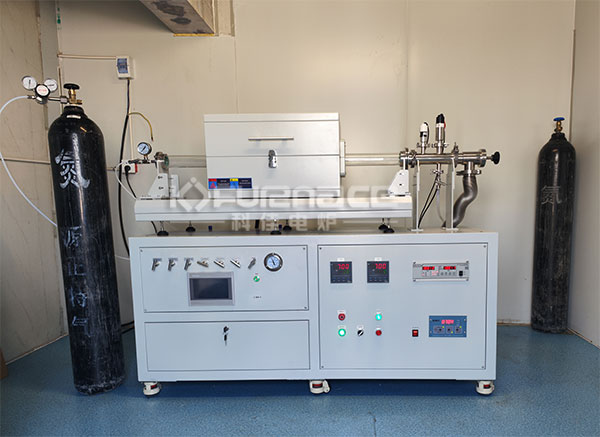

比较常用的1100℃真空管式CVD电炉(点击图片查看产品详情)
1. 材料制备与薄膜沉积
薄膜材料合成：通过气相前驱体在高温下分解并沉积在基底表面，可制备金属薄膜（如钨、铝）、半导体薄膜（如硅、碳化硅）、光学薄膜（如氮化硅、氧化硅）等。这些薄膜在电子器件（如集成电路、传感器）、光学涂层（如抗反射膜、增透膜）和防护涂层（如耐磨、耐腐蚀涂层）中具有很大作用。
纳米材料制备：通过调控反应条件（如温度、气体流量、压力），可合成纳米颗粒、纳米线、纳米片等结构。例如，碳纳米管和石墨烯的生长依赖CVD技术，其在柔性电子、储能器件和传感器领域潜力巨大。
陶瓷与玻璃制造：用于陶瓷材料的粉末焙烧和烧结，提升材料密度和硬度；在玻璃熔融过程中，真空环境可减少气泡生成，提高光学透明度。
2. 电子与半导体工业
集成电路制造：CVD是沉积绝缘层（如二氧化硅、氮化硅）、金属互连层（如钨、铜）和掺杂层（如磷硅玻璃）的核心技术。例如，高k介质材料（如铪氧化物）的沉积可降低MOSFET栅极漏电流，提升器件性能。
外延生长：在单晶硅或其他半导体材料（如氮化镓、碳化硅）表面生长高质量单晶层，用于制造高性能功率器件和光电器件。碳化硅CVD炉已实现8英寸晶圆量产，推动芯片成本下降50%。
微机电系统（MEMS）：沉积多晶硅、氧化硅等材料，制造微机械结构和传感器，如加速度计、压力传感器等。
3. 能源领域
光伏电池：CVD用于制备硅薄膜太阳能电池和化合物半导体薄膜（如CdTe、CIGS），提高光电转换效率。例如，硅基薄膜电池通过CVD沉积非晶硅或微晶硅层，实现低成本、柔性化设计。
清洁能源生产：在生物质能转化中，CVD炉可通过高温热解将有机废弃物转化为合成气（CO+H₂），为燃料电池提供原料。
4. 制造与防护
航空航天：CVD碳化硅涂层可抵御3000℃高温气流侵蚀，应用于火箭发动机喷管和高超音速飞行器表面，寿命提升5倍以上。
核能领域：SiC涂层包覆燃料颗粒，可长时间锁住放射性物质，确保核反应堆安全运行。
汽车工业：采用碳化硅逆变器，充电效率提升，续航增加，CVD技术在新能源领域有着广泛应用。
5. 环保与资源化利用
废物处理：通过高温焚烧或热解，CVD炉可实现废旧塑料、电子垃圾的无害化处理，并回收贵金属等有价值物质。
气体传感器：沉积金属氧化物半导体敏感薄膜（如SnO₂、ZnO），实现高灵敏度检测有毒气体（如CO、NO₂），应用于环境监测和工业安全。
6. 科研与实验平台
材料研究：科研人员利用CVD炉研究材料的热稳定性、相变行为及化学反应机理，为新型材料开发提供数据支持。
高温实验：支持气氛还原、真空退火等复杂实验，模拟极端环境下的材料性能，有利于材料科学前沿探索。
技术优势支撑应用拓展
精确控制：配备质量流量控制器（MFC），气体流量稳定，确保薄膜均匀性；30段程序控温智能PID调节，实现自动升温/降温。
高效节能：双层炉壳强制风冷设计，表面温度≤45℃，空炉升温至1100℃耗电量低，单次实验成本降低。
安全可靠：过温保护、断偶保护、漏电保护及开门切断加热的安全锁系统，保障操作人员与设备安全。
未来趋势
随着5G通信、量子计算和深空探测等领域的发展，CVD技术正朝着大尺寸单晶制备（如8英寸碳化硅晶圆）、异质集成（SiC与氮化镓结合）和绿色工艺（零有毒废气排放）方向突破，进一步拓展其在新材料制造和可持续发展中的应用边界。点击了解更多CVD电炉！或者点击咨询在线客服定制各种不同型号电炉！
