钟罩炉在粉末冶金中的应用-高温烧结工艺全流程解析

发布时间：2026-06-01 浏览次数：0

粉末冶金作为一种高效率、节能好的近净成形制造技术，广泛应用于机械零部件、硬质合金、磁性材料、金属陶瓷等领域，高温烧结是决定粉末冶金产品性能、密度、强度与使用寿命的核心工序。钟罩炉凭借密封性能好、温场均匀、气氛可控、适合批量生产等优势，成为粉末冶金行业主流高温烧结设备。下面就来实际生产场景，详解钟罩炉工作原理、在粉末冶金领域的具体应用，以及完整高温烧结工艺全流程，同时梳理设备使用要点与工艺优化方案。

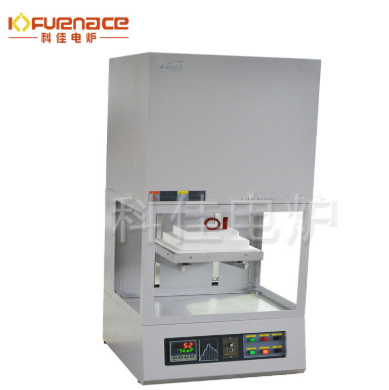

比较常用的1200度钟罩炉(点击图片查看产品详情)

一、钟罩炉基础概述及适配粉末冶金的核心优势
钟罩炉又称罩式炉，属于间歇式高温热处理设备，主要由炉罩、炉座、加热系统、密封机构、气氛循环系统、温控系统、升降机构等部分组成。工作时炉罩整体落下密封炉体，形成密闭烧结腔体，可实现气氛保护、真空、常压等多种工况运行，更好匹配粉末冶金烧结对控温、气氛、压力、洁净度的严苛要求。
相较于网带炉、推板窑、箱式炉等设备，钟罩炉用于粉末冶金烧结具备五大核心优势：
温场均匀性强
设备采用环绕式加热布局，配合专业保温结构，炉膛内部温差小，可保证整炉工件受热一致，避免粉末冶金制品出现局部欠烧、过烧、变形、硬度不均等问题，成品合格率大幅提升。
密封可靠，气氛可控
炉体采用多重密封结构，漏气率低，可稳定通入氮气、氩气、氢气、氨分解气等保护气氛与还原气氛，有效防止金属粉末坯体在高温下氧化、脱碳，适配铁基、铜基、硬质合金、不锈钢粉末等不同原料烧结。
适配大尺寸、大批次工件
炉膛空间灵活，可根据产能定制规格，既能烧结小型精密粉末冶金零件，也可批量处理大型坯体、板材、异形件，满足中小试产到规模化量产的需求。
升降温工艺灵活
支持分段编程控温，可自由设置升温、保温、降温速率，契合粉末冶金烧结多阶段温控的工艺特点，便于研发新品与优化生产工艺。
运行稳定，运维成本低
设备结构成熟，加热元件、密封件、循环系统耐用性强，长期连续运行故障率低，日常清洁、检修、换料操作简便，适合工厂常态化生产。

二、钟罩炉在粉末冶金中的主要应用场景
粉末冶金产品品类繁多，不同材质、不同用途的制品，烧结工艺与气氛要求差异较大，钟罩炉凭借工况兼容性，覆盖行业主流应用领域：
（一）铁基粉末冶金零件烧结
铁基粉末冶金是应用更广的品类，包含齿轮、轴套、垫片、机械结构件等。这类产品烧结以防氧化、促进粉末颗粒冶金结合为目标，钟罩炉通入氨分解气或氮氢混合气氛，在 1100℃~1250℃高温下完成烧结。同时可根据产品要求，同步完成渗碳、碳氮共渗等复合工艺，一站式完成生产加工。
（二）硬质合金与钨基材料烧结
硬质合金、钨粉制品、钨铜复合材料等，烧结温度普遍达到 1400℃~1600℃，对高温稳定性和气氛纯度要求很高。钟罩炉可实现高纯度惰性气氛保护，部分工艺可配合预抽真空，排除炉膛内空气与杂质气体，封闭碳含量流失、材料氧化，保障硬质合金的硬度、耐磨性与致密度。
（三）铜基粉末冶金制品烧结
铜基含油轴承、铜基摩擦片、导电铜件等，烧结温度相对偏低，一般在 800℃~1000℃。铜粉极易氧化，钟罩炉密闭腔体搭配还原性气氛，可快速还原坯体表面氧化层，提升粉末颗粒结合力，保证产品导电性、耐磨性与孔隙率达标。
（四）磁性粉末材料烧结
铁氧体、软磁材料、永磁粉末制品，对烧结温场和气氛敏感度很高。不均匀温度会直接影响磁性能，钟罩炉全域均匀温场 + 更准气氛调控，能够稳定产出磁性能一致的磁性元件，广泛用于电子、家电、电机等配套零件生产。
（五）不锈钢粉末冶金件烧结
不锈钢粉末坯体烧结易出现氧化、晶间腐蚀问题，钟罩炉可采用真空 + 惰性气氛复合工况，高温环境下隔绝氧气，保障不锈钢制品的耐腐蚀性、力学强度与外观品质。

三、钟罩炉粉末冶金高温烧结全流程解析
粉末冶金完整生产分为制粉、压制成型、烧结、后处理四大环节，其中钟罩炉负责的高温烧结是承上启下的关键步骤。结合行业通用标准工艺，现将烧结全流程分为入炉前准备、装料密封、抽真空 / 气氛置换、分段升温烧结、保温致密化、可控降温、出炉冷却七大环节，逐一详解。
第一步：入炉前坯体预处理
粉末经混粉、压制成型后得到生坯，入炉前需完成基础检查与预处理。首先剔除开裂、缺料、变形的残次品；其次清理坯体表面粉尘、脱模剂残留，避免高温下产生杂质污染炉膛与工件。针对易变形的薄壁、异形坯体，搭配专用耐火垫板、工装夹具摆放，保证受力均匀，防止高温烧结过程中坍塌、形变。
第二步：工件装炉与设备密封
按照炉膛布局有序摆放生坯，工件之间预留间隙，保证气氛流通、热量传递均匀，切忌密集堆叠。装料完成后，启动设备升降机构，将钟罩炉炉罩平稳落下，压紧炉座密封结构，检查炉门、管路、接口密封性，确认无漏气隐患，这是气氛烧结工艺正常运行的基础。
第三步：抽真空与气氛置换
根据产品工艺选择工况，分为气氛保护烧结和真空烧结两类。
常规铁基、铜基制品：直接向密闭炉膛内持续通入保护气体，完成空气置换，确保炉膛内氧气含量降至工艺标准以内；
硬质合金、不锈钢等高要求产品：先启动真空泵对炉膛抽真空，排出空气、水汽与杂质，再充入高纯保护气氛，反复置换 2~3 次，更大化提升炉内气氛纯度。置换完成后，调节气体流量，保持炉内微正压，防止外界空气倒灌。
第四步：分段升温阶段
启动温控系统，按照预设工艺曲线分段升温，不建议一次性快速升温。
低温段（室温～400℃）：慢速升温，主要作用是排除坯体内部残留水分、润滑剂、成型剂，若升温过快，挥发物急剧膨胀会导致坯体开裂、鼓包；
中温段（400℃~800℃）：加快升温速率，完成粉末颗粒表面氧化层还原，颗粒之间开始初步接触、产生物理结合；
高温段（800℃至烧结温度）：稳步升温至工艺设定最高温度，不同材质烧结温度不同，此阶段为烧结核心升温区间，为后续致密化做准备。
第五步：高温保温致密化（核心工序）
当炉膛温度达到设定烧结温度后，进入恒温保温阶段，也是决定产品最后性能的关键环节。
在高温、保护气氛双重作用下，粉末颗粒表面原子发生扩散，颗粒之间形成冶金结合，坯体内部孔隙不断收缩，整体致密度、强度、硬度持续提升。保温时长根据产品尺寸、厚度、材质设定：小型薄壁件保温 1~2 小时，厚壁、大体积工件保温 3~6 小时。整个过程保持气氛稳定、温度恒定，严禁大幅波动。
第六步：可控降温阶段
保温工序完成后，进入降温环节，禁止高温下直接开炉急冷。按照工艺曲线缓慢梯度降温，初期随炉自然降温，当温度降至 600℃以下后，可配合气氛循环、风冷系统加快降温速率。缓慢降温能够稳定材料金相组织，避免工件因温差过大产生裂纹、内应力、翘曲变形，保证产品尺寸精度与力学性能。
第七步：出炉、冷却与后分拣
当炉膛温度降至 100℃以下，停止供气与温控程序，升起炉罩。操作人员佩戴防护用具取出烧结完成的成品，放置在专用料架上自然冷却至常温。最后进行外观检测、尺寸测量、性能抽检，合格品转入浸油、精整、机加工等后续工序，残次品单独分拣处理。

四、钟罩炉烧结常见问题及工艺优化方案
在粉末冶金实际生产中，受温度、气氛、装料、升降温速率影响，易出现各类工艺缺陷，结合钟罩炉设备特性，给出对应解决办法：
产品表面氧化、发黄
原因：炉体密封不严、气氛纯度不足、气体流量过小。优化：检查更换密封件，提高保护气体纯度，适当加大进气流量，保证炉内微正压。
工件开裂、变形
原因：升温过快、降温过急、工装摆放不合理。优化：延长低温段升温时间，降低整体升降温速率，优化装炉方式，使用配套夹具支撑异形件。
产品硬度、密度不均
原因：炉膛温场偏差、工件堆叠过密。优化：定期校准温控系统，清理加热元件与保温层，装炉时预留合理间隙，保证热流与气氛循环通畅。
表面出现气孔、麻点
原因：生坯杂质过多、脱脂不彻底。优化：加强生坯预处理，延长低温脱脂时间，提升气氛置换效果。

五、设备日常维护要点（保障工艺稳定）
想要长期保证烧结品质，钟罩炉日常维护必不可缺：
每日检查炉体密封、气体管路、阀门有无漏气，风机、循环系统运转是否正常；
定期清理炉膛内壁、保温材料表面的粉尘与烧结残留物，避免杂质污染工件；
定期校准温控仪表、热电偶，保证测温准，杜绝温度偏差；
长期停机前，排空管路残留气体，做好炉膛防尘、防潮处理。

六、总结
钟罩炉凭借均匀温场、可靠密封、灵活工况、批量生产的优势，成为粉末冶金行业高温烧结的核心设备，广泛应用于铁基、铜基、硬质合金、磁性材料等全品类制品加工。粉末冶金高温烧结是一套标准化、精细化的工艺流程，从坯体预处理、装炉密封、气氛置换，到分段升温、高温保温、可控降温，每一个环节都会直接影响成品质量。

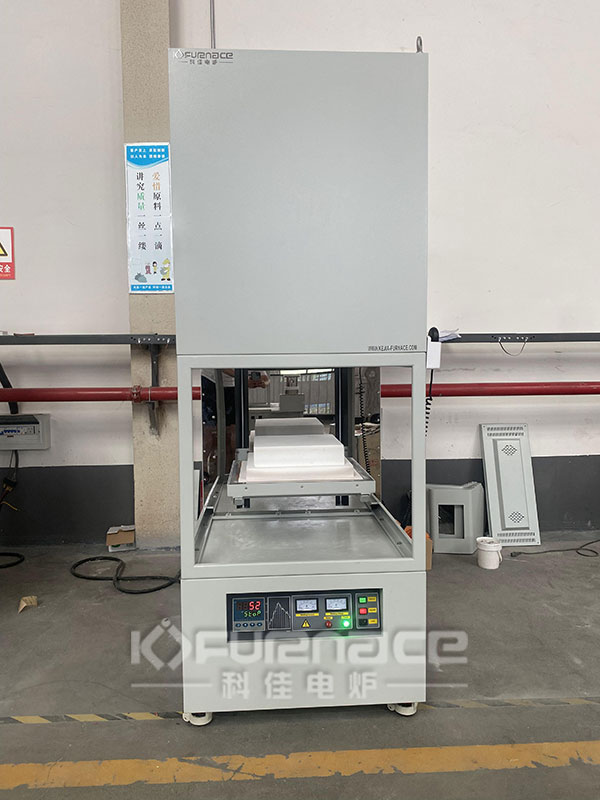

1600度钟罩炉(点击图片查看产品详情)
