服务热线
选购气氛保护热处理设备时，1400℃气氛炉与1700℃气氛炉是科研院校、新材料加工厂、陶瓷冶金行业常纠结的两款主流高温电炉。二者核心差距体现在加热元件、炉膛耐温材质、极限恒温区间、能耗造价、气氛兼容性、适用烧结工艺六大维度。并非温度越高越好，常规中低温烧结选用1400度气氛炉性价比更高；1400℃以上超高温致密度烧结、难熔金属、特种陶瓷制备，必须选用1700度气氛炉。下面就来全方位拆解两款设备差异、优缺点，结合不同工艺场景给出更准选型方案，帮助您控制采购与生产运维成本。
一、前言：气氛炉额定温度决定整机硬件配置上限
气氛炉依靠惰性气体（氮气、氩气）、还原性气体（氢气）隔绝空气，实现工件无氧化烧结、退火、固相合成，广泛应用于结构陶瓷、粉末冶金、锂电粉体、稀土材料、硬质合金、无机新材料研发生产。
行业通用选型准则：设备长期工作温度建议不超过额定最高温度的90%，以此保障加热元件、保温炉膛使用寿命。1400℃、1700℃两个温区界限，直接划分了中高温与超高温气氛热处理赛道，内部耐火、发热、测温配件标准完全不同。
二、1400 度气氛炉VS1700度气氛炉，全方位核心区别对比
（一）恒温工作温度区间（关键选型分水岭）

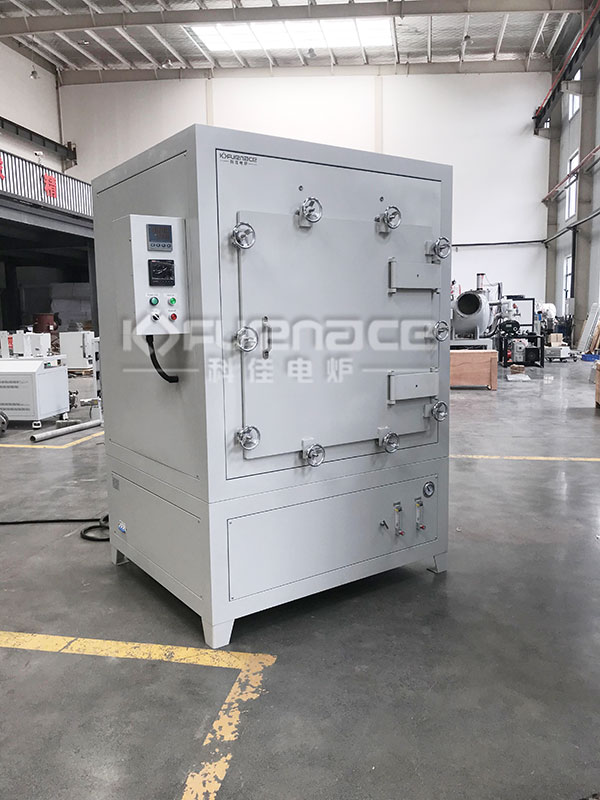

1400℃气氛炉
最高峰值温度：1400℃；
安全长期恒温区间：≤1300℃，短时升温最高不超过1350℃。
一旦长期超 1350℃运行，加热棒加速氧化损耗、保温纤维收缩掉粉，整机故障率大幅提升。

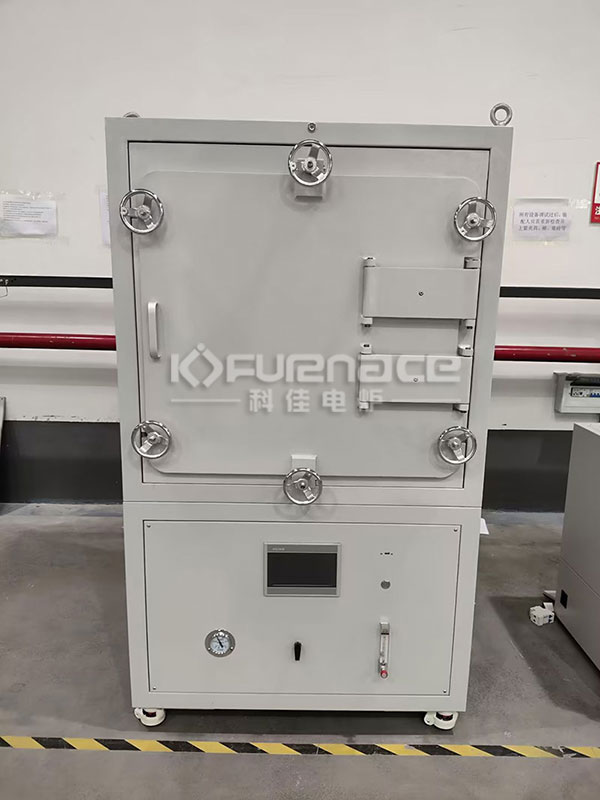

1700℃气氛炉
最高峰值温度：1700℃；
安全长期恒温区间：1500~1600℃，可稳定承接1400~1600℃全段高温工艺，短时峰值可冲到1650℃。
拥有充足温度余量，升降温过程不会触及设备极限耐受值，工艺容错率更高。
（二）核心加热元件材质差异（造价、寿命差距根源）
1、1400 度气氛炉标配：硅碳棒（SiC）
硅碳棒碳化硅材质发热元件，是1400℃温区通用配置：
优势：采购价格低廉、升温速度快、抗冷热冲击尚可、适配空气、氮气常规惰性气氛，配件随处可买，更换成本很低；
短板：1350℃以上高温环境下易氧化老化，使用寿命普遍2000~4500 小时；无法长期在1400℃以上高温工况稳定运行。
2、1700度气氛炉标配：二硅化钼棒（MoSi₂硅钼棒）
高温硅钼棒是1600℃以上工况专用加热元件：
优势：1600~1700℃高温表面会生成致密二氧化硅保护膜，抗氧化性能更强，高温寿命可达3000~8000 小时；温场发热均匀，长时间恒温无功率衰减；
短板：常温状态质地脆，搬运、检修磕碰易断裂，配件单价更高，维修更换成本高于硅碳棒。
（三）炉膛保温与承烧材质等级不同
1400℃气氛炉炉膛
主流采用1450级高纯氧化铝多晶纤维炉膛，一体式真空吸附成型，耐温上限1450℃，保温性能适中，价格亲民；
承烧板选用莫来石材质，满足中低温陶瓷、粉体煅烧承重需求，抗热震性能优秀，适合频繁间歇式生产。
1700℃气氛炉炉膛
必须使用1750级高纯氧化铝纤维+多层复合保温结构，耐火纤维纯度更高、收缩率更低，1600℃高温不掉渣、不放气，杜绝杂质污染工件；
高温承烧板可采用高纯刚玉材质，耐超高温蠕变，可耐受长时间高温荷载，适配高致密度烧结工况；整体保温层厚度更大，炉体隔热标准全面升级。
（四）测温元件、温控系统配置区别
1400℃炉：标配S型铂铑热电偶，测温上限1600℃，满足日常测温需求，基础PID程序温控，可编辑30段升降温曲线，适配常规简单热处理工艺；
1700℃炉：标配高精度B型双铂铑热电偶，测温上限1800℃，高温测温误差更小；搭载触摸屏智能温控系统，支持30段以上工艺曲线存储、电脑联机数据导出，超温、断偶、气氛异常多重联锁保护，满足新材料精密实验严苛要求。
（五）能耗与全生命周期运维成本
日常耗电能耗
1700℃炉保温层级更多、炉膛蓄热更大，同等恒温温度下，耗电量比 1400℃炉高出更多；大批量连续生产月度电费开销更高。
耗材维保开支
1400 度炉：硅碳棒、耐火纤维配件便宜易得，3~4 年大修一次，日常维保开销很低；
1700 度炉：硅钼棒、刚玉配件单价高，虽使用寿命更长，但单次更换成本高昂，适合长期固定高温工艺使用。
（六）气氛适配与工艺容错能力
两款设备均可通入氮气、氩气、氢气还原性气氛，可抽真空置换炉膛空气；
区别在于：1700℃炉高温气密性更强，炉体密封件、管路全部采用耐高温耐老化材质，1600℃高温下无漏气、渗气问题，高纯气氛烧结稳定性远优于 1400℃气氛炉。
综合参数对比表格
| 对比项目 | 1400℃气氛炉 | 1700℃气氛炉 |
| 长期安全恒温 | ≤1300℃ | 1500~1600℃ |
| 加热元件 | 硅碳棒（SiC） | 硅钼棒（MoSi₂） |
| 炉膛耐温等级 | 1450℃氧化铝纤维 | 1750℃高纯氧化铝复合纤维 |
| 标配热电偶 | S型铂铑 | B型双铂铑高精度 |
| 整机采购价格 | 偏低 | 高出更多 |
| 日常耗电量 | 更低 | 偏高 |
| 加热元件寿命 | 2000-4500h | 3000-8000h |
| 适用气氛 | 惰性常规气氛均可 | 真空、氢气、惰性气氛全适配，高温气密性更佳 |
| 工艺容错率 | 一般，严禁超温使用 | 高，温度余量充足 |
三、不同高温工艺场景选型方案：怎么选更划算？
场景一：优先选购1400度气氛炉（性价比高）
只要工件烧结、热处理温度全程≤1300℃，直接选择1400℃气氛炉，购机、用电、维保综合成本更低：
工艺烧结温度区间：800℃~1300℃；
适配产品：普通氧化铝陶瓷、滑石瓷、莫来石制品、氧化铁粉体煅烧、低碳钢真空退火、中小型永磁材料烧结、催化剂前驱体焙烧、高校常规无机化学实验；
生产模式：大批量间歇量产、预算有限、追求设备省钱耐用；
无需1400℃以上超高温致密化烧结需求。
适配行业：日用陶瓷、耐火材料加工厂、通用粉末冶金、化工粉体煅烧车间、中小学及普通高校实验室。
场景二：必须选用 1700 度气氛炉（无可替代）
满足任意一条工况要求，1400℃炉无法达标，只能采购1700℃高温气氛炉：
烧结温度需要稳定维持1400℃~1600℃；
产品要求高致密度、高纯度，微量杂质、温场不均都会导致成品开裂、性能不达标；
✅ 典型工件：99高纯氧化铝结构件、氧化锆陶瓷、碳化硅坯体预烧、钨钼难熔金属退火、钛合金真空扩散焊、锂电正极粉体高温合成、稀土发光材料、氮化铝电子陶瓷基板；
工艺流程需要长期通气体、高真空氛围烧制，对炉膛气密性、高温洁净度要求严苛；
新材料研发迭代，工艺温度后续有上调空间，一台设备兼容多套高温实验曲线。
适配行业：先进陶瓷企业、航空航天零部件热处理、锂电材料厂商、科研院所重点实验室、硬质合金精密制造企业。
场景三：折中过渡选购建议
若工艺温度偶尔在 1300~1400℃区间浮动，没有长期超高温需求，可定制高配1400℃加强版气氛炉，加厚保温层、选用高质量硅碳棒，预留小幅温度余量，价格远低于标准1700℃炉，适合工艺过渡期使用。
四、高温气氛炉选购总结口诀
恒温≤1300℃、常规陶瓷粉体量产 → 选 1400 度气氛炉，成本更低；
1400-1600℃超高温烧结、高纯精密材料、难熔金属热处理 → 选1700 度气氛炉，工艺稳定良品率高；
固定低温走量看重开支选低温炉；研发多变、追求长期工艺兼容选高温炉。
五、总结
气氛炉选型需要结合实际烧结温度、炉膛容积、通入气体种类、年产量综合核算设备投入与使用成本。如果您需要定制箱式气氛炉、管式气氛炉，可提供具体工艺参数，我们将为您量身定制适配工况的高温热处理设备方案。点击了解更多定制气氛炉！或者点击咨询在线客服定制各种不同型号电炉！
获取报价
即刻留言
添加微信咨询报价
