在半导体晶圆制造、芯片封装、微纳器件加工流程中，PECVD等离子体增强化学气相沉积是制备各类绝缘薄膜、钝化薄膜、介质薄膜的核心工艺。相较于传统LPCVD低压化学气相沉积、APCVD常压化学气相沉积技术，PECVD处理半导体薄膜具备低温沉积、膜层均匀性好、沉积速率高、适配性广等多重核心优势，是目前半导体薄膜批量制备的主流工艺。下面就来详细拆解PECVD处理半导体薄膜的核心优势、工艺特点及行业应用场景。
一、核心优势：低温沉积，不损伤半导体基材
传统CVD工艺需要高温环境（700℃以上）才能完成薄膜沉积，高温容易导致半导体晶圆、芯片基材出现热应力变形、掺杂元素扩散、金属层失效等问题，严重影响器件性能。
而PECVD最大的核心优势就是低温工艺，依托等离子体电场激活反应气体，无需高温加热即可裂解气体分子，在200℃–400℃低温区间完成薄膜沉积。全程低温加工，不会破坏半导体晶圆的晶体结构、金属布线和掺杂精度，更好适配CMOS芯片、MEMS微器件、柔性半导体材料、精密晶圆的薄膜制备需求，有效杜绝高温带来的器件失效隐患。
二、薄膜均匀性好，适配高精度半导体制程
半导体器件对薄膜厚度、密度、折射率的均匀性要求很高，膜层厚薄不均、局部致密性差异，会直接导致芯片漏电、耐压不足、器件良率下降。
PECVD设备通过射频电场均匀激发腔体内等离子体，配合更好的气压、气流、温度控制系统，可在整片晶圆表面形成厚度均匀、结构致密、缺陷率很低的薄膜层。无论是6英寸、8英寸、12英寸大尺寸晶圆，还是微型半导体芯片、微纳结构器件，都能实现全域均匀镀膜，膜层一致性远优于传统气相沉积工艺，可满足半导体高精度制程标准。
三、沉积速率快，大幅提升半导体生产效率
在半导体批量生产中，工艺效率直接决定产能与生产成本。LPCVD工艺沉积速率慢、保温等待时间长，难以适配大规模量产需求。
PECVD依靠等离子体高能激发作用，大幅加速气体化学反应速率，薄膜沉积效率是传统LPCVD的2–3倍，可快速完成氧化硅、氮化硅、氮氧化硅等介质薄膜的沉积加工。短流程、高效率的工艺特点，有效缩短半导体晶圆加工周期，适配芯片量产、晶圆批量钝化处理等工业化生产场景，大大提升生产产能。
四、膜层致密性强，绝缘钝化性能好
半导体薄膜主要承担绝缘隔离、表面钝化、防潮防尘、防离子污染等作用，膜层致密性直接决定芯片的稳定性和使用寿命。
PECVD沉积的半导体薄膜内部孔隙很少、结构致密、附着力强，可紧密贴合晶圆、芯片基材表面。制备的氮化硅、氧化硅薄膜具备良好的绝缘性能、防水汽渗透能力和抗离子污染能力，能够有效隔绝外界水汽、杂质、静电干扰，保护半导体器件内部电路结构，提升芯片的耐压性、稳定性和使用寿命，是半导体表面钝化、层间绝缘的常用工艺选择。
五、工艺可调性强，适配多类型半导体薄膜制备
半导体不同制程环节，对薄膜材质、厚度、性能的需求差异很大。PECVD工艺具备很强的可调控性，可通过调整射频功率、反应气压、气体配比、沉积温度等参数，灵活制备多种功能性半导体薄膜。
可精准制备SiO₂氧化硅薄膜、Si₃N₄氮化硅薄膜、SiON氮氧化硅薄膜、类金刚石薄膜等多种介质膜、钝化膜、防护膜。同时可按需调控薄膜厚度、折射率、应力大小，适配芯片绝缘层、钝化层、掩膜层、防潮保护层等不同工艺场景，通用性远超其他沉积工艺。
六、薄膜应力低，有效减少晶圆形变破损
传统高温沉积工艺制备的薄膜，冷却后易产生较大内应力，导致晶圆翘曲、薄膜开裂、脱落，大幅降低半导体器件良率。
PECVD低温沉积的特性，从根源上减小了薄膜与基材之间的热膨胀系数差异，制备的薄膜内应力均匀且数值低，不易出现翘曲、开裂、脱膜问题，更大程度保障晶圆平整度和器件完整性，有效提升半导体产品的加工良率。
七、PECVD半导体薄膜主流应用场景
依托多重工艺优势，PECVD已成为半导体制造比较常用的核心工艺，广泛应用于：
- 集成电路芯片：层间绝缘薄膜、表面钝化薄膜制备
- 半导体晶圆：晶圆表面防潮、防污染钝化处理
- MEMS微纳器件：高精度介质薄膜、防护薄膜沉积
- 功率半导体：MOS管、IGBT器件绝缘镀膜工艺
- 光电半导体：LED芯片、光学器件功能薄膜制备
八、PECVD对比LPCVD、APCVD核心优势总结

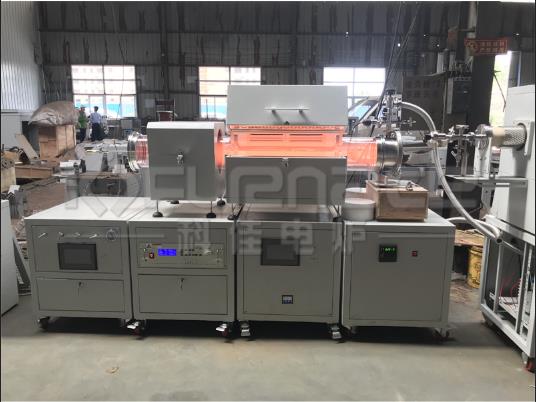

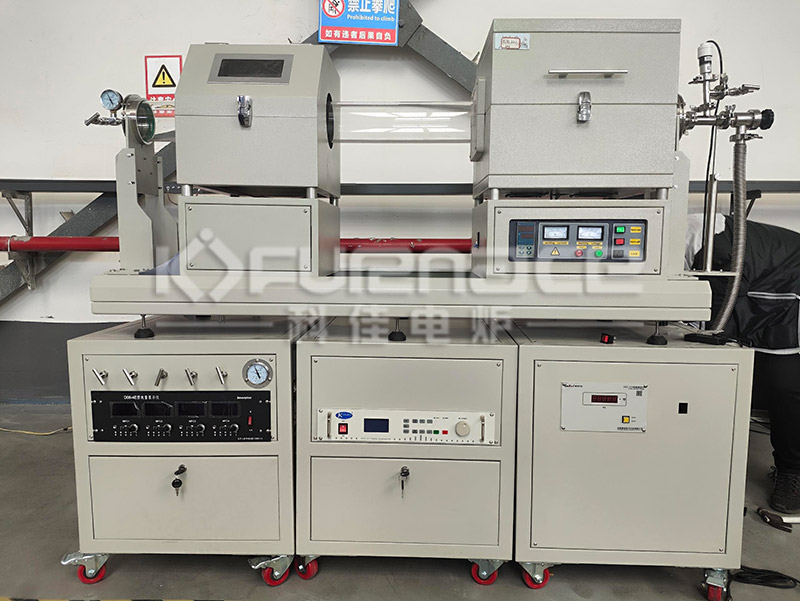

相较于传统气相沉积工艺，PECVD在半导体薄膜处理中优势全面：低温无热损伤、膜层均匀致密、沉积效率高、工艺灵活可调、良品率高，更好适配现代半导体高精度、高良率、批量化的生产需求，也是目前精密半导体器件薄膜制备的主流技术。点击了解更多PECVD电炉！或者点击咨询在线客服定制各种不同型号电炉！
FAQ常见问题
Q1：PECVD低温工艺会影响半导体薄膜性能吗？
A：不会。PECVD依靠等离子体激活反应，无需高温即可生成结构致密、性能稳定的薄膜，绝缘、钝化、防护性能满足半导体工业标准，且避免了高温带来的基材损伤问题。
Q2：PECVD主要制备哪些半导体功能性薄膜？
A：主流制备氮化硅、氧化硅、氮氧化硅等介质绝缘薄膜和钝化薄膜，广泛用于半导体芯片的绝缘隔离、表面防护、杂质屏蔽等工序。
Q3：为什么半导体量产优先选用PECVD工艺？
A：兼顾低温无损、高精度、高效率、低成本四大核心需求，适配大尺寸晶圆批量加工，良率和产能远优于传统CVD工艺，是工业化量产的靠谱选择。
