超声波喷涂炉系统
  • 超声波喷涂炉系统

超声波喷涂炉系统

型号:KJ-T1200-PGEP
简要描述:    KJ-T1200-PGEP 是一种多功能超声波喷涂炉系统,专为核壳纳米粒子的合成而设计。 三个主要子系统(超声波增强气溶胶发生器、管式炉和静电除尘器)用于三个过程,包括气溶胶产生、热分解和纳米粒子收集。 这样的系统实现了优良的合成方法,可以控制粒度、形态和纳米/微观结构。
……
详细介绍:
产品介绍:m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
    KJ-T1200-PGEP 是一种多功能超声波喷涂炉系统,专为核壳纳米粒子的合成而设计。 三个主要子系统(超声波增强气溶胶发生器、管式炉和静电除尘器)用于三个过程,包括气溶胶产生、热分解和纳米粒子收集。 这样的系统实现了优良的合成方法,可以控制粒度、形态和纳米/微观结构。
技术参数:
超声波喷涂炉系统
第一部分 管式炉
炉体结构 - 带风冷的双层钢结构。m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
- 分体式门设计,便于安装管子。m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
- 高纯度 Al2O3 纤维绝缘材料,旨在较大限度地节省能源。
密封法兰m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
(水平的)
左法兰:带针阀和机械压力表的水冷法兰;m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
右法兰:带KF25端口的法兰直接与静电除尘器耦合。
炉管m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
(垂直的)
高纯石英管m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
管径:OD30mmm8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
加热区长度:双300+300mmm8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
- 采用强制对流设计的熔块可以将颗粒捕获在中央加热区域内m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
玻璃料:15~40 微米多孔,22mm O.D x 4mm 厚
密封法兰m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
(垂直的)
底部法兰:常规设计的 1'' 底部法兰,带 1/4'' 管接头;m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
顶部法兰:特殊设计的 1'' 顶部法兰,带有回流二级(前体)进气和排气。
工作温度 1100℃(连续)
最高温度 1200℃
温度控制 -两个独立的温度控制器。m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
-30 个可编程段,用于准确控制加热速率、冷却速率和停留时间。m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
- 内置 PID 自动调谐功能,具有过热和热电偶损坏保护。m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
- 过温保护和警报允许在无人值守的情况下进行操作。m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
- +/- 1 ºC 温度精度。
升温速率 0~20℃/分钟
加热元件 钼电阻丝
热电偶 K 型
工作方式 水平和垂直
工作电压 AC 220V,单相,50 Hz(或根据您的要求)
功率 4  KW
第二部分超声波增强发生器
系统特点 2.4MHz 超声波增强型发生器m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
304 不锈钢 1.5" 卫生 TEE 接头与 1/4'' 管接头可使用载气m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
带有氟聚合物密封的氟聚合物涂层液体容器m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
基于微处理器的控制允许用户程序操作参数(时间和粒子产生的速率)进入单元,处理各种应用以实现准确的粒子生成。m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
含氟聚合物光学传感器和含氟聚合物阀门,用于在设备干转时将液位保持在正确的高度并防止损坏雾化元件。m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
使用快速夹具可以轻松拆卸组件以进行清洁或通过简单的气体供应连接来调整设备
输入电压 220V
超声波功率设置 0 到 100% 的全部输出能力,以 5% 为增量
             第三部分纳米粉收集
高压电源 交流 220V 50/60Hz,最大 50 W 能量消耗m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
数字电压表和电流表,30 kV,最大 1 mA。m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
输出电压和电流可以在前面板上设置并从数字显示屏上读取m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
恒流/恒压工作模式m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
内置电弧保护电路
静电除尘器 高达 30 kV 和 1 mA。m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
使用KF25可以快速连接到炉处理管;
第四部分质量流量计系统
质量流量计m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
(触摸屏是可选的)
三台精密质量流量计:m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
MFC 1:气体流量范围0~500 sccm H2m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
MFC 2:气体流量范围0~1000 sccm N2m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
MFC 3:气体流量范围0~1000 sccm N2m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
一个气体混合罐安装在底壳上,带有液体释放阀m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
底壳左侧安装3个不锈钢针阀,手动控制3种气体混合。
第五部分液体汽化系统
加热器和温度控制器 液体和载气通过一个 SS316 盘管,该盘管由内置小炉加热至 550ºCm8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
加热管可以作为二次加热产生,以防止液体或气体在通过管时冷却。
气体流量控制 载气(惰性气体)由精密浮子流量计(200 - 2000 mL/min 可调)控制。m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
前面板内置压力表m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
安装了两个 SS 针阀来控制气体的进出。m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
蒸汽出口管尺寸:1/4"OD SS316
第六部分真空泵系统
旋片真空泵 极限真空度:10Pam8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
流量:8CFM(4L/S、240L/min)

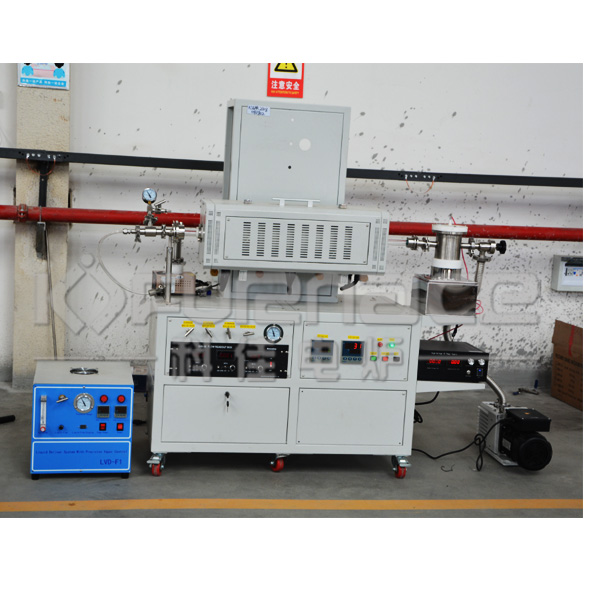

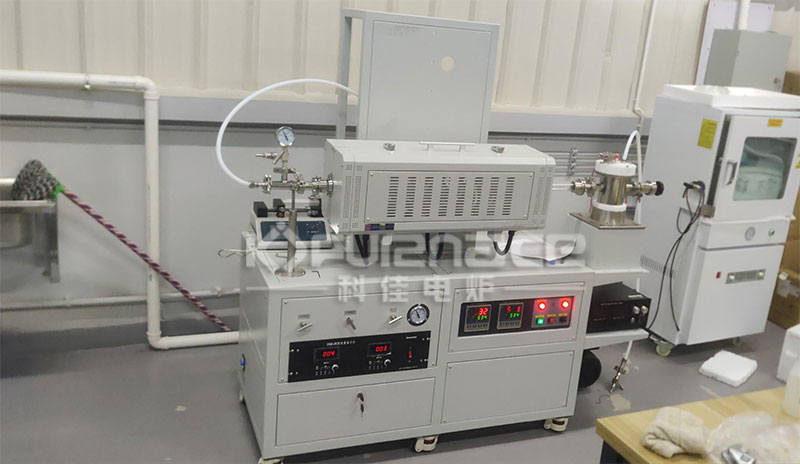

其他型号的超声波喷涂系统顾客实拍图m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
其他型号的超声波喷涂系统顾客实拍图m8u管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉

可选配置:该炉可配通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出。
注意事项:
1、设备炉膛温度≥200℃时,禁止打开炉膛,避免受到伤害;
2、设备使用时,炉管内压力不得超过0.02MPa(绝对压力),以防止压力过大造成设备损坏;
3、当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压 相当,保持在常压状态;
4、在对样品加热时,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,绝对压力表读数不要大于0.02MPa,必须立刻打开排气端阀门,以防意外发生(如炉 管破裂,法兰飞出等)。
售后服务
  • 公司对所供设备提供质保一年保修服务(易损件除外),保修期满后,仍提供终身的、优质的咨询、维修服务
  • 公司提供免费的设备操作培训和简单故障排除维修培训,可提供技术人员上门服务
  • 每台炉子出厂前均经过严格的质量检测以及高温测试,为客户提供放心可靠的产品
  • 公司产品获有欧盟CE质量认证
