真空炉的结构组成

发布时间：2021-09-22 浏览次数：108

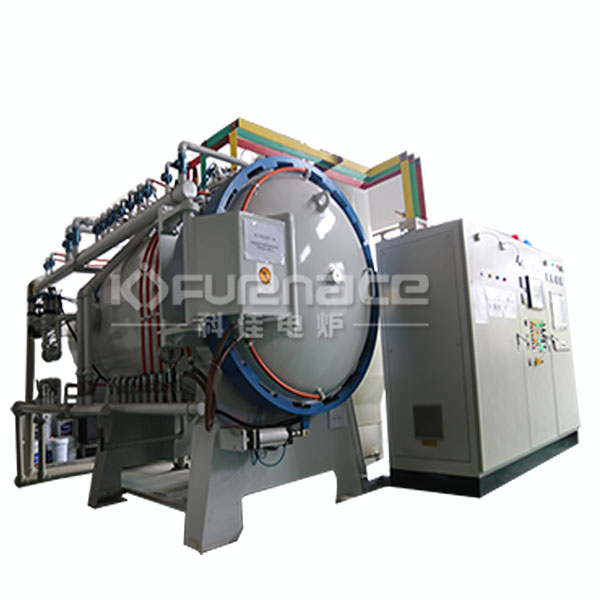

真空炉的结构组成概述：
首先我们先来看下真空炉的定义是什么，真空炉指的是在炉腔这一特定空间内利用真空系统将炉腔内的气体排出，使炉腔内的气体压强小于一个标准大气压，在炉腔内空间中实现真空状态的一种特殊加热设备。

真空炉按照应用可分为真空淬火炉、真空钎焊炉、真空退火炉、真空加磁炉、真空回火炉、真空烧结炉、真空扩散焊炉、真空渗碳炉等。
大部分的真空炉是由如下七个系统组成：
1、炉体
炉体采用双层圆筒结构，内外壁之间通水冷却，使炉体内外壁保持在一个较低的温度，防止加热元件产生的热量向外散溢造成危险。炉体的侧部安设有真空抽接口、带有真空充放气阀门等。
2、炉盖
卧式真空炉炉盖侧开，立式真空炉可采用上开盖或下方升降开盖方式。炉盖也同用采用双层水冷结构，内外壁之间通水冷却。
3、加热保温系统
可采用多种加热元件进行加热，如电阻丝、硅碳棒、硅钼棒、石墨、钼板及电子束、激光、感应加热等。加热电极为专门设计真空密封，保证与炉体的良好密封和绝缘。为保持温度稳定、节能降耗，一般会在真空腔体内设置保温炉膛，耐热保温材料可选择氧化铝纤维、高纯石墨板和石墨纤维、钼板和不锈钢板制作的隔热屏等。
4、测温系统
根据不同温度区间，可选用K型、N型、S型、B型热电偶或红外测温仪测温。
5、真空系统
真空系统是用来实现炉膛内真空环境的，根据不同的真空度要求可选用机械泵、罗茨泵、扩散泵、分子泵等单独或组合使用，配合真空挡板阀、高真空蝶阀、数显真空计、真空压力表、真空放气阀、真空管路等形成真空系统，并留有充气接口。为减少炉体振动，真空管道与泵的连接采用金属波纹管，真空度通过数显真空计和真空压力表显示。
6、水冷系统
水冷系统由冷水机、集水器、进水管、回水管、阀门、管路等组成。通过管路供给真空机组、炉体、炉门等，以确保设备及时降温隔热，以策安全。如客户的生产现场备用循环水系统，亦可直接接入循环水实现降温。
7、控制系统
温度的控制是通过温度程序控制仪根据用户设定的工艺曲线，实行自动控制温度，并具有PID自整定功能，也可根据用户需要手动控制温度。人机交互界面一般采用LCD触控屏，可实现温度曲线设置、温度显示、加热和真空系统控制、报警显示、数据记录等功能。
