常见的三种真空法兰规格(CF、KF、ISO)区别

发布时间:2021-09-23 浏览次数:202
    最近老遇到有人问一些真空法兰结构的事,比如什么叫CF法兰?什么是KF法兰?什么是ISO法兰?而ISO法兰又分ISO-K和ISO-F。那么它们之间又有什么区别和联系?的确,这些法兰都是真空系统设计和配置中常用的的法兰标准,非专业人士的确也容易混淆,所以,科佳电炉在这里就将三种法兰的结构,适用的标准一一列举出来,希望对大家有所帮助。
真空法兰

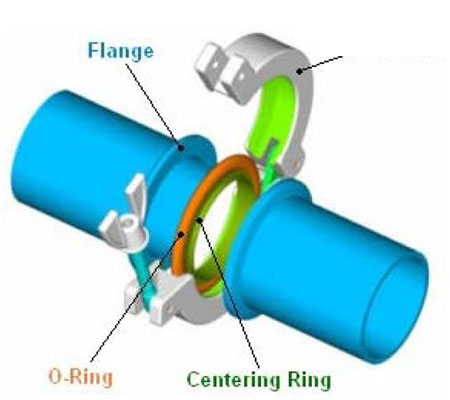

1、CF法兰wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  CF法兰的英文名是Conflat Flang。它是一种用于超高真空中的法兰连接,是一种金属静密封,可以承受高温烘烤。wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  公称直径尺寸包括:DN16、40、63、100、160、200、250。wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  适用的真空度最高达10-12 mbar(10-14Pa)。wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  法兰密封材料通常为Viton、PTFE、无氧铜等。wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  法兰通常为304、316不锈钢等,具体见下图所示:wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
 wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
CF法兰适用真空标准:wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  GB/T 6070-2007 真空技术 法兰尺寸wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  GB/T 6071-2003 超高真空法兰wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
2、ISO-KFwUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  ISO-KF是应用在真空系统中的一种快卸法兰。他由以下几个元件构成:两个成对称分布的KF法兰、O-Ring、定心支架、卡箍。勿需使用别的工具,只要简单地用手拧动碟形螺母就可以松开或压紧联接。wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  ISO-KF真空接头是小尺寸的快装法兰接头.公称直径尺寸包括:DN 10、16、25、40、50。wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  制造标准包括:DIN 28403,ISO 2861。wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  适用的真空度最高达10-8 mbar(10-10Pa)。wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  法兰密封材料通常为Viton、 Buna、 Silicone、EPDM、铝等。wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  法兰通常为304、316不锈钢等。wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  ISO-KF 真空接头通常由法兰(flang)、快夹(clamp)、密封圈(O-Ring)、中心定位环 (centering ring) 组成,见下图。wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
 wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
ISO-KF适用真空标准:wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  GB/T 4982-2003 真空技术 快卸连接器 尺寸 第1部分:夹紧型wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  GB/T 4983-2003 真空技术 快卸连接器 尺寸 第2部分:拧紧型wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
3、ISO法兰wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  ISO法兰和配管可用于从大气压到高真空,经常装拆的各种应用中。一般管子的直径超过50mm(2英寸)。如果使用氟橡胶O形圈,可以承受150℃烘烤。wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  ISO法兰常用的两种形式是ISO-K和ISO-F。wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
ISO-K和ISO-F真空接头是大尺寸的真空接头,公称直径尺寸包括:DN 63、100、160、 200、250、320、 400、500和630。wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
制造标准包括:DIN 28404、ISO 1609wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  可应用在要求真空度高达10-8 mbar的场合。wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  法兰密封材料通常为Viton、 Buna、 Silicone、EPDM、铝丝等。wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  法兰通常为304、316不锈钢等。wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  a、ISO-K真空接头通常由法兰(flang)、法兰爪(clamp)、密封圈(O-Ring)、中心定位环 (centering ring) 组成,见下图。wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
 wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  b、ISO-F真空接头通常由法兰(flang)、密封圈(O-Ring)、中心定位环 (centering ring) 组成,与ISO-K不同的地方是法兰用螺栓坚固。见下图。wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
 wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
ISO法兰适用真空标准:wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  JB/T 1090-1991 J型真空用橡胶密封圈型式及尺寸wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  JB/T 109l-1991 JO型和骨架型真空用橡胶密封圈型式及尺寸wUn管式炉|箱式炉|气氛炉|真空炉|真空烧结炉|真空钎焊炉-郑州科佳电炉
  JB/T 1092-1991 O型真空用橡胶密封圈型式及尺寸
