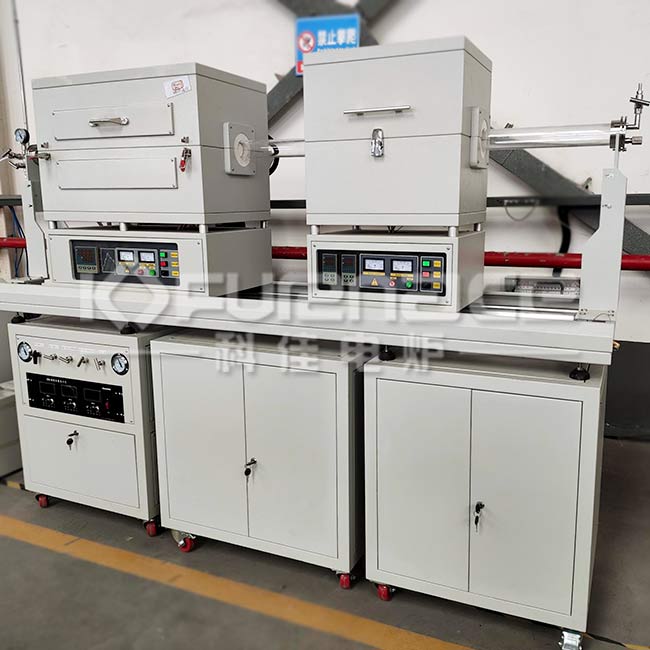

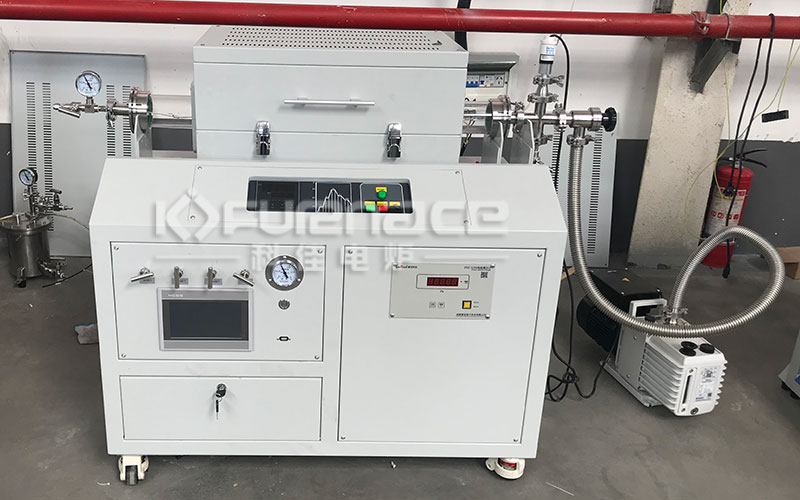

化学气相沉积（CVD）炉是一种比较常用的化学气相沉积技术，广泛应用于各种领域。主要有以下几个应用领域：
①电子领域：CVD气相沉积技术被广泛应用于制备半导体薄膜和导电膜，用于制造集成电路、光电器件等。它可以在晶体基底上沉积高质量、均匀的薄膜，实现微米级、纳米级的加工精度，满足电子器件对薄膜材料性能和加工精度的要求。
②半导体器件制造： CVD炉被广泛用于半导体器件的制造过程中，包括硅晶圆、光伏电池、平板显示器件等。通过CVD技术可以沉积各种材料薄膜，如多晶硅、氮化硅、氧化硅、金属薄膜等，用于制造半导体器件的不同层次和功能。
③光电领域：CVD气相沉积技术被用于制备透明导电膜、光学薄膜等光电材料。透明导电薄膜在触摸屏、液晶显示器等光电产品中有广泛应用，而光学薄膜则可用于制备反射膜、滤光片等光学器件。
④光学薄膜制备： CVD炉可以用于光学薄膜的制备，如反射膜、透镜膜、滤光片等。通过CVD技术可以沉积高透明度、低散射率的光学薄膜，用于激光器、光纤通信、太阳能电池等领域。
⑤纳米材料领域：CVD炉可以用于纳米材料的制备，如碳纳米管、石墨烯、纳米颗粒等。通过控制反应条件和沉积过程，可以实现对纳米材料的控制和调控，拓展了纳米材料在电子、光电、生物等领域的应用。
⑥功能性薄膜涂层： CVD炉可用于沉积各种功能性薄膜涂层，如防腐蚀涂层、硬质涂层、耐磨涂层等。这些涂层广泛应用于航空航天、汽车制造、金属加工等领域，提高材料的耐用性和性能。
⑦生物医疗领域：CVD气相沉积技术还被应用于制备生物相容材料、药物载体等生物医用材料。
⑧化学气相沉积生长晶体： CVD炉可以用于化学气相沉积生长晶体，如碳化硅、氮化镓等。这些晶体材料在半导体器件、光电器件、光学器件等领域具有重要应用价值，通过CVD技术可以实现对其生长过程的控制。
随着科技的进步和应用领域的不断拓宽，CVD炉在半导体、太阳能、纳米材料等领域的应用需求持续增长，市场规模呈现稳步扩大的态势。此外，CVD炉技术的升级和行业的整体进步也推动了其在更多领域的应用。点击了解更多CVD炉！或者点击咨询在线客服了解更多产品信息！
