管式炉显示温度和实际温度不一致是什么原因？

发布时间：2025-08-04 浏览次数：0

管式炉显示温度与实际温度不一致是常见问题，可能由热电偶、温控系统、炉体结构或操作方式等多种因素导致。下面就来详细分析一下如何排除故障吧！

一、常见原因及排查步骤
热电偶问题
现象：显示温度波动大、固定偏差或完全无反应。
排查：
检查连接：确认热电偶与控制器、补偿导线连接牢固，无松动或氧化。
校准热电偶：使用标准温度源（如校准炉）对比显示值与实际值，若偏差超过允许范围（如±1%），需更换或重新校准。
检查位置：确保热电偶测温端位于炉管中心且不接触炉壁或样品，避免局部过热或冷端干扰。

温控系统故障
现象：温度控制不稳定（如超调、振荡）或设定值与显示值不符。
排查：
PID参数调整：若系统使用PID控制，检查参数（P、I、D）是否合理。可尝试恢复出厂设置或重新整定参数。
控制器故障：检查控制器显示屏是否有错误代码（如过载、短路），必要时更换控制器。
继电器/固态继电器（SSR）：测试继电器是否频繁通断或损坏，导致加热功率不稳定。

炉体结构问题
现象：炉内温度分布不均，显示温度与实际区域温度差异大。
排查：
热电偶位置：确认测温点是否代表目标区域温度（如样品处）。若需多点测温，可增加热电偶数量。
炉管材质：石英炉管在高温下可能变形，导致热电偶位置偏移，需定期检查炉管状态。
保温层：检查保温材料是否老化或破损，导致热量散失，影响温度均匀性。

外部干扰
现象：温度显示随机波动或固定偏差。
排查：
电磁干扰：远离变频器、电机等强电磁源，或使用屏蔽电缆连接热电偶。
电源波动：检查供电电压是否稳定，必要时加装稳压器。

操作与维护问题
现象：温度偏差随使用时间逐渐增大。
排查：
定期校准：建议每6-12个月校准一次热电偶和控制器。
清洁炉膛：积累的杂质可能影响热传导，需定期清理炉管和热电偶保护套。
样品影响：若样品导热性差或体积过大，可能导致局部温度偏低，需优化样品放置方式。

二、快速解决方案
短期应急：
若偏差固定（如显示比实际高50℃），可手动调整设定值补偿偏差（如目标温度1000℃，实际需950℃，则设定为1050℃）。
使用便携式红外测温仪或接触式温度计辅助验证实际温度。
长期修复：
更换损坏的热电偶或控制器。
重新布置热电偶位置或增加测温点。
联系厂家进行专业校准或维修。

三、预防措施
操作规范：
避免频繁开关炉门，减少温度波动。
升温速率不宜过快（建议≤10℃/min），防止热冲击损坏热电偶。
维护计划：
记录温度偏差历史数据，分析趋势以提前发现问题。
定期检查热电偶绝缘层是否破损，防止短路。
备件管理：
储备常用型号的热电偶和补偿导线，缩短维修时间。

四、示例场景
问题：管式炉显示1000℃，但样品未熔化（实际需1050℃）。
排查：
用红外测温仪测炉管表面温度为980℃，显示值偏高。
检查热电偶连接，发现补偿导线接头氧化，导致信号衰减。
更换补偿导线并重新校准后，显示温度与实际一致。
通过系统排查和针对性维护，可有效解决温度不一致问题，确保实验或生产过程的可靠性。

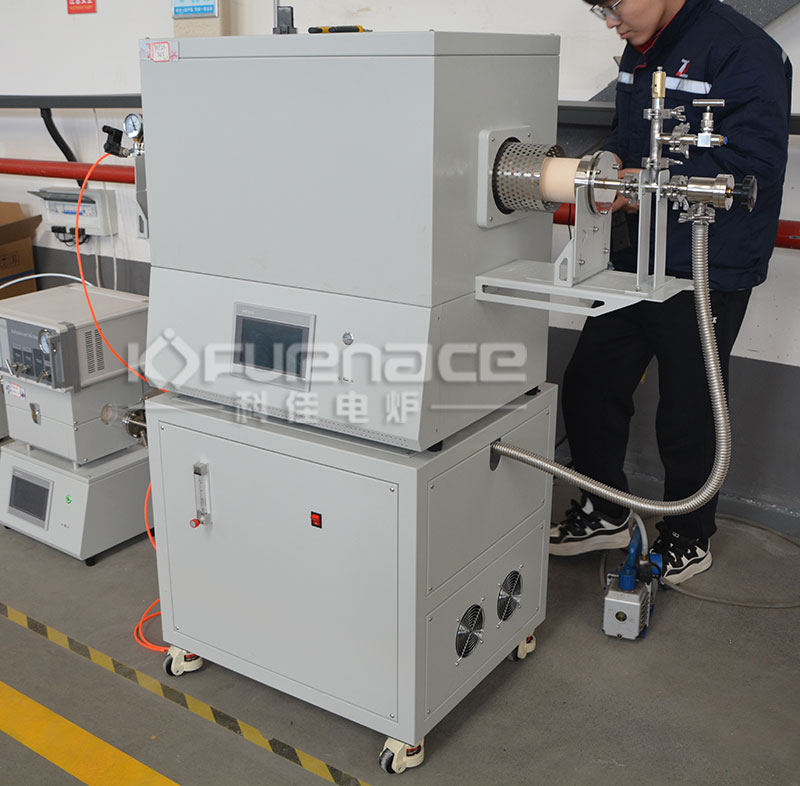

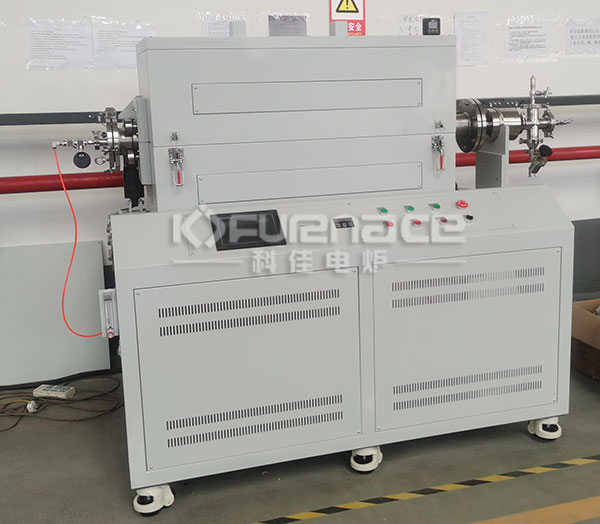

旋转气氛管式炉(点击图片查看产品详情)
