实验室用化学气相沉积PECVD电炉作为实验室常用的热处理镀膜设备，深受广大高校实验室、工矿企业实验室的喜爱，那么PECVD实验电炉都有什么特点和应用领域呢？下面就来详细看看吧！

一、设备核心原理与优势
PECVD（等离子体增强化学气相沉积）电炉通过辉光放电产生等离子体，将气态前驱体（如SiH₄、NH₃）激活为高活性离子或自由基，在低温（400-500℃）下实现薄膜沉积。其核心优势包括：
低温工艺：避免高温对基底材料的热损伤，适用于柔性基底（如聚酰亚胺）和薄片化硅片。
高效沉积：射频辉光技术，产生高密度等离子体，沉积速率更高，远高于传统CVD。
薄膜质量好：通过等离子体轰击减少针孔和龟裂，成膜均匀性高，满足大规模生产需求。
材料多样性：可沉积SiO₂、Si₃N₄、Al₂O₃等多种介质膜，支持叠层电池、背钝化电池等复杂结构设计。

二、实验室设备关键技术参数
工作温度：室温-1200℃（单/多温区），适应不同材料沉积需求（如SiNₓ需400-500℃）。
控温精度：±1℃，确保薄膜生长条件稳定性。
真空系统：分子泵+机械泵组合，极限真空≤10⁻³Pa，减少杂质污染，提升薄膜纯度。
射频电源：准确控制等离子体密度，优化薄膜性能。
气路系统：1-6路质量流量计（MFC），支持气体混合，实现复杂成分薄膜沉积（如SiNₓ/SiO₂叠层）。
压力控制：正压/低压切换，适应不同工艺需求（如低压沉积减少缺陷）。
智能监测：超温报警、过流保护、断偶提示，保障设备安全运行，减少实验风险。

三、实验室设备选型指南
沉积速率与效率
优先选择射频功率可调的设备，支持低功率启辉（避免损伤基底）与高功率快速沉积。
示例：管式PECVD电炉在光伏行业沉积SiNₓ减反射膜时，沉积速率更高，满足更高产量需求。
薄膜均匀性控制
选择具备多点射频送料和均匀气路分布的设备，确保薄膜厚度均匀性更好。
案例：某高校实验室采用旋转式管式PECVD，通过基底旋转消除等离子体分布不均问题，薄膜均匀性提升。
多气路与工艺兼容性
支持至少2路气体混合（如SiH₄、NH₃、N₂、Ar），以沉积复杂成分薄膜。
扩展功能：部分设备支持ALD技术联用，实现多层结构。
安全与环保设计
必备功能：超温保护、漏电保护、真空泵油过滤系统（减少挥发性有机物排放）。
推荐：选择环保认证的设备，符合实验室绿色制造趋势。
售后服务与成本
维护周期：建议每3个月更换真空泵油、检查密封件等易损部件。
供应商选择：24小时响应的厂商，减少设备停机时间。

四、典型实验室应用场景
光伏电池研究
PERC电池：沉积背面Al₂O₃/SiNₓ叠层膜，实现背面钝化与减反射双重功能，提升效率。
TOPCon电池：利用PECVD沉积隧穿氧化层（SiO₂）和掺杂多晶硅层，构建高效载流子传输通道。
半导体器件制造
沉积SiO₂作为栅极介质层，通过控制射频功率调节薄膜致密度，降低漏电流。
案例：某芯片实验室采用PECVD沉积低应力SiNₓ，用于MEMS器件封装，良率提升。
柔性电子与显示技术
在聚酰亚胺基底上沉积透明导电氧化物（如ITO），实现柔性触摸屏制备。
优势：低温工艺避免基底变形，薄膜透光率高。

五、设备操作与维护要点
安装与调试
严格遵循操作手册，确保电极连接、石英管密封、真空泵对接无误。
测试：首次使用前需进行漏率检测和温控校准。
工艺参数优化
关键参数：射频功率（影响等离子体密度）、气体流量比（决定薄膜成分）、温度（控制反应速率）。
日常维护
清洁：每次实验后用无尘布擦拭反应室，避免残留物污染后续沉积。
耗材更换：真空泵油每500小时更换一次，石英管每200次实验检查透光率。

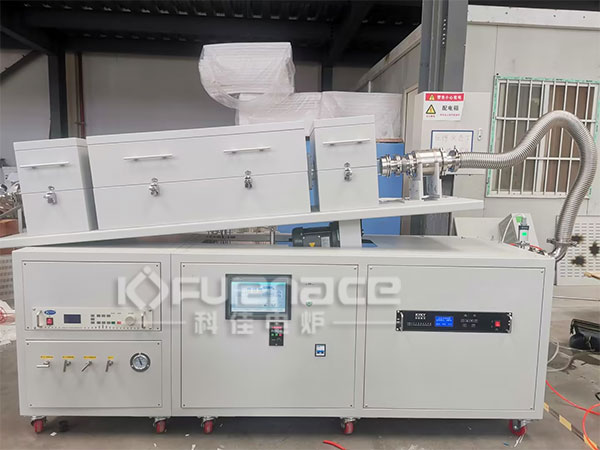

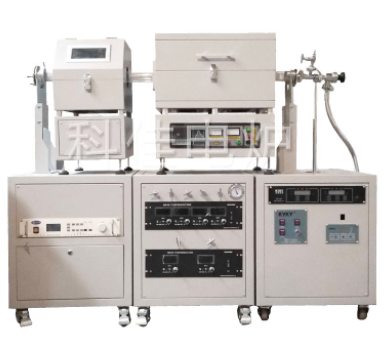

旋转倾斜PECVD实验电炉(点击图片查看产品详情)

总的来说，化学气相沉积PECVD实验电炉的应用非常广泛，但是在使用中应该严格遵守使用手册，避免发生不可预估的后果，在定制产品之前可以跟相关的技术人员沟通参数，这样才能定制出更适合自己实验的PECVD实验电炉！点击了解更多实验用PECVD电炉！或者点击咨询在线客服定制各种不同型号电炉！
