立式管式热处理电炉

发布时间：2025-08-22 浏览次数：0

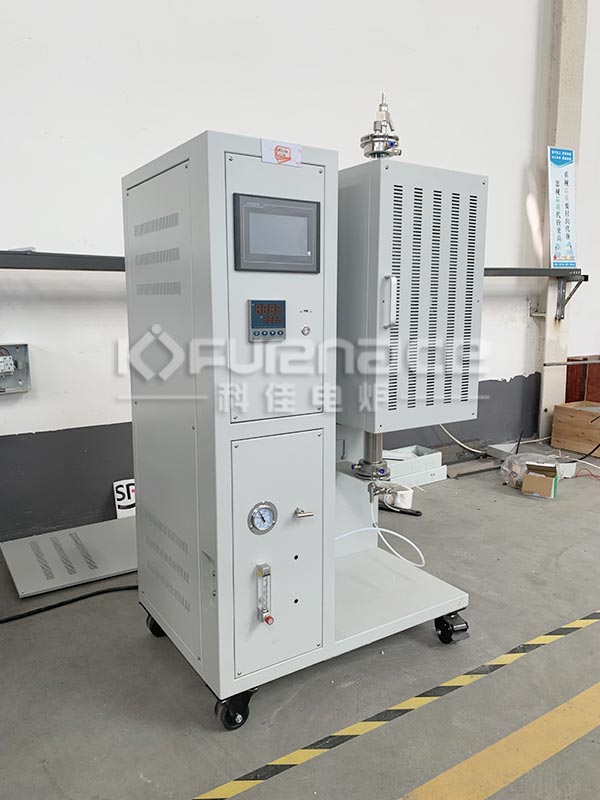

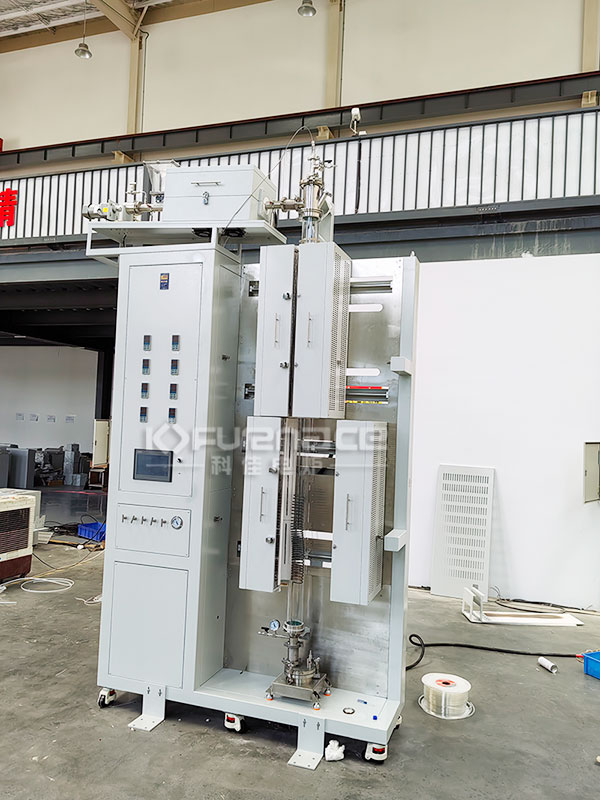

立式管式热处理电炉是一种结合立式管式炉结构与热处理功能的工业设备，其核心设计围绕垂直炉膛与管状加热腔体展开，通过精确控温与气氛控制实现金属材料的热处理工艺。下面就来详细看看立式管式热处理电炉吧！

一、核心结构与设计优势
垂直炉膛布局
炉体采用立式结构，物料通过炉顶加入，经垂直炉膛加热后从底部排出。这种设计大大缩小了设备占地面积，适合实验室或生产线空间受限的场景。例如，在半导体材料制备中，立式结构可减少热对流对晶片的影响，提升氧化、沉积工艺的均匀性。

管状加热腔体
加热元件（如电阻丝、硅碳棒）均匀分布于管状炉膛四周，热量沿垂直方向自然上升，形成梯度式温度场。以金属热处理为例，这种设计可确保工件在退火、淬火过程中受热均匀，避免局部过热导致的变形或裂纹。

模块化与可扩展性
设备支持单温区或多温区配置，炉管材质（石英、刚玉、金属）及管径长度可根据工艺需求定制。例如，锂电正负极材料制备需通入惰性气体保护，此时可采用密封性更强的金属炉管；而陶瓷烧结工艺则更倾向耐高温的石英或者刚玉炉管。

二、热处理工艺适配性
金属材料强化
退火处理：通过精确控温（±1℃）消除金属内应力，改善塑性。例如，航空铝合金经立式管式炉退火后，延伸率有着很大的提升。
淬火与回火：设备支持快速升温（可达40℃/min）与气氛保护，可实现高强度钢的马氏体转变控制，大大提升硬度与韧性。

半导体精密加工
在硅晶片热处理中，立式管式炉通过真空环境（可抽至10⁻³ Pa）与氢气/氩气保护，避免氧化层生成，确保晶片表面平整度，满足集成电路制造需求。

陶瓷与玻璃成型
陶瓷烧结：设备支持1600℃以上高温烧结，通过精确控制升温速率（1℃/h至40℃/min可调），可制备致密度很高的氧化铝陶瓷。
玻璃热弯曲：立式结构配合梯度控温，可实现汽车玻璃的渐进式弯曲成型，曲率半径误差很小。

三、技术参数与性能指标
最高工作温度：300℃-1800℃（依炉管材质而定），主要用于金属熔炼、陶瓷烧结。
控温精度：±1℃（PID智能控温系统），半导体材料退火。
升温速率：1℃/h至40℃/min可调，可用于快速热处理工艺。
炉膛尺寸：直径60-300mm，长度500-2000mm，不同尺寸工件适配。
气氛控制:真空/氢气/氩气/氮气等多气体通入，可进行氧化保护、还原反应。

四、行业应用与案例
新能源汽车领域
在锂电正负极材料制备中，立式管式炉通过优化加热曲线（如分段升温至1200℃），可提升三元材料（NCM/NCA）的克容量，同时降低首次效率损失。

航空航天工业
钛合金零件的热处理需在真空环境下进行，以防止高温氧化。立式管式炉通过预抽真空至10⁻² Pa后通入氩气，可实现钛合金α+β相区的精确控制，使零件疲劳寿命提升。

科研实验场景
在材料相变研究中，设备支持原位观察功能（需搭配高温显微镜），可实时监测金属在800℃-1200℃间的晶粒生长过程，为新型合金设计提供数据支持。

五、选型建议
工艺需求匹配
若需处理易氧化材料（如钛合金），优先选择具备真空功能的型号；
对于大尺寸工件（如直径＞200mm的陶瓷盘），需确认炉膛开口尺寸与承重能力。

能耗与效率平衡
硅碳棒加热元件虽成本较低，但寿命（约2000小时）短于硅钼棒（5000小时）；若长期高负荷运行，建议选择后者以降低维护成本。

安全与合规性
设备需配备过热保护、断偶报警等功能，确保操作安全。
