立式管式CVD镀膜系统

发布时间：2025-08-20 浏览次数：0

立式管式CVD镀膜系统是一种结合立式结构与管式反应腔设计的化学气相沉积设备，通过垂直布局优化气流分布、温度均匀性及空间利用率，适用于半导体、太阳能电池、显示技术及新材料研发等领域的高精度薄膜沉积需求。下面就来详细看看立式管式CVD镀膜系统吧！

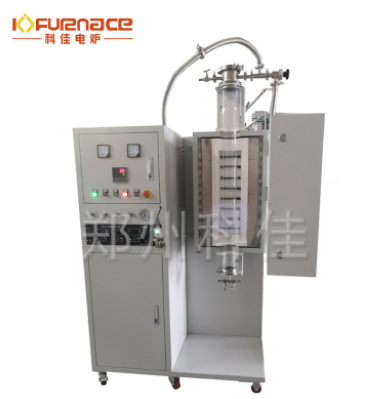

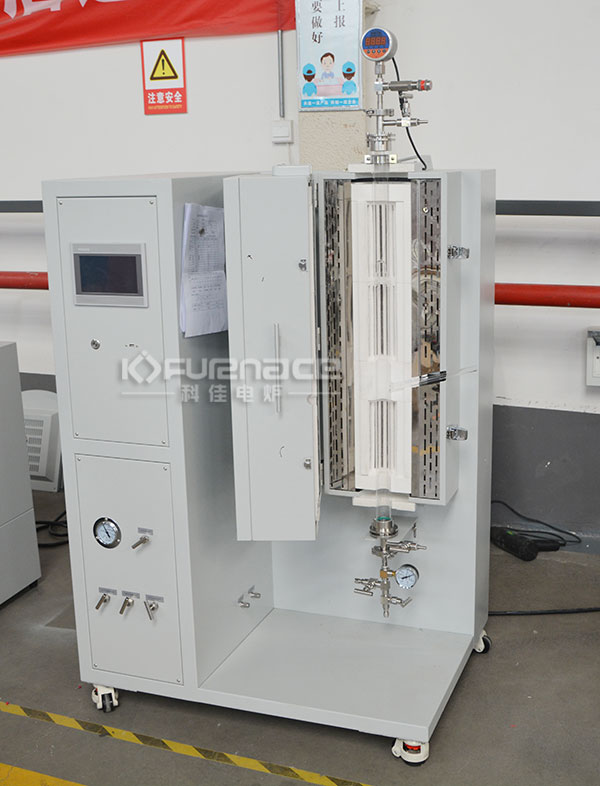

比较常用的立式管式CVD镀膜系统(点击图片查看产品详情)

一、系统结构：垂直布局下的精密控制
立式管式CVD系统的核心结构包括立式反应腔体、气体输送系统、温度控制系统、真空系统及自动化控制模块：
立式反应腔体
采用垂直石英管或金属腔体设计，基片垂直放置于多层载具上，气流自上而下流动，减少颗粒沉降对基片的污染。
腔体材质需具备高耐温性（如石英可耐受1200℃以上高温）和化学惰性，避免与反应气体发生副反应。

气体输送系统
配备多路质量流量控制器（MFC），可精确调节反应气体（如SiH₄、NH₃、N₂O等）与载气（如N₂、H₂）的流量比例，控制薄膜成分。
部分系统采用“淋浴头”式气体分布器，确保气体均匀扩散至基片表面。

温度控制系统
通过电阻加热炉模块实现腔体温度梯度控制，温度均匀性可达±5℃以内，满足不同材料沉积需求（如Si₃N₄需350-400℃，a-Si需200-300℃）。

真空系统
结合机械泵与分子泵，实现腔体真空度≤10⁻³ Pa，减少气体分子碰撞频率，提升薄膜纯度。

自动化控制模块
采用PLC或计算机控制系统，实时监测并调节温度、压力、气体流量等参数，支持工艺配方存储与远程操作。

二、技术优势：垂直布局带来的性能提升
薄膜均匀性优化
立式结构使气流垂直通过基片阵列，避免水平布局中边缘效应导致的厚度偏差，薄膜均匀性可达±3%以内，适用于大面积沉积（如12英寸硅片或G12尺寸玻璃基板）。

空间利用率提升
垂直堆叠基片载具可同时处理数十片基片，单批次产能较水平布局提升3-5倍，降低单位成本。

颗粒污染控制
气流方向与重力方向一致，颗粒物更易被真空系统抽离，减少基片表面缺陷，良品率提升。

工艺灵活性增强
支持常压至高压（1-10³ Pa）及低温至高温（200-1700℃）宽范围工艺条件，可沉积SiO₂、Si₃N₄、a-Si、μc-Si、碳纳米管等多种材料。

三、应用场景：多领域薄膜沉积的核心设备
半导体制造
沉积高介电常数（High-k）栅介质层（如HfO₂）、低介电常数（Low-k）层间介质（如SiOCH）及铜互连阻挡层（如TaN），提升芯片性能与可靠性。

太阳能电池
在晶硅电池表面沉积Si₃N₄减反射膜（折射率n≈2.05），将光吸收率提升；在薄膜电池中沉积a-Si或CIGS吸收层，实现柔性轻量化设计。

显示技术
制备OLED器件中的TFT栅极绝缘层（SiO₂/SiNₓ叠层）及封装层（Al₂O₃），延长器件寿命至50,000小时以上。

新材料研发
生长碳纳米管阵列（沉积Fe催化剂薄膜后经CVD催化裂解C₂H₂）或石墨烯（通过Cu基底上CVD沉积碳源），推动电子器件与复合材料创新。

四、选型要点：根据需求匹配系统参数
腔体尺寸与基片兼容性
根据基片尺寸（如6英寸、8英寸硅片）选择腔体直径与长度，确保基片间距≥10mm以避免气流干扰。

温度控制精度
对于温度敏感材料（如有机半导体），需选择温度波动≤±1℃的系统，避免热损伤。

气体输送系统配置
根据工艺需求配置气体路数（如4-8路MFC），并预留扩展接口以支持未来新工艺开发。

自动化与安全功能
优先选择具备紧急停机、气体泄漏检测、超温报警等安全功能的系统，降低操作风险。

维护与成本
评估石英管更换周期（通常500-1000炉次）、真空泵维护频率及能耗，控制长期运营成本。
