PECVD电炉镀膜有什么优势？

发布时间：2025-09-03 浏览次数：0

PECVD（等离子体增强化学气相沉积）电炉镀膜技术通过等离子体辅助化学反应，在低温条件下实现高效薄膜沉积，下面就来详细看看PECVD电炉镀膜有什么核心优势吧！

1. 低温沉积：突破基材限制，降低能耗
温度范围：PECVD可在室温至450℃范围内操作（部分工艺甚至低于250℃），远低于传统CVD技术（通常需600℃以上）。
应用案例：在塑料基底上沉积氮化硅薄膜时，工艺温度可控制在250℃以下，避免高温导致基材变形或性能退化。
能源优势：低温工艺减少能源消耗，降低生产成本，尤其适合对热敏感的材料（如柔性基底、有机材料）。

2. 高沉积速率：提升生产效率
技术原理：等离子体中的高能电子加速气体分子电离，很大程度上提高反应速率。
数据对比：PECVD的沉积速率可达传统CVD的数倍至数十倍。
生产效益：缩短生产周期，提高设备利用率，尤其适用于大规模工业化生产。

3. 薄膜性能可控：满足多样化需求
参数调节：通过调整等离子体功率、气体流量、温度等参数，可精确控制薄膜的结晶性、折射率、厚度、应力等性能。
光学应用：在太阳能电池中，通过调节氮化硅薄膜的折射率和厚度，实现减反射与钝化的双重效果，提升电池转换效率。
半导体应用：沉积二氧化硅薄膜时，通过控制射频功率，可调节薄膜的致密度和均匀性，满足集成电路对绝缘层的高要求。

4. 均匀性与致密性：保障产品质量
技术保障：
等离子体扩散：等离子体中的活性物质具有高动能，可在基板全范围内形成均匀沉积。
特殊设计：采用多点射频技术、特殊气路分布及加热系统，确保薄膜厚度偏差更小。
缺陷控制：生成的薄膜针孔少、致密性好，防护性能好，例如在半导体器件中，PECVD沉积的氮化硅薄膜可有效阻挡水汽和离子渗透。

5. 适用材料广泛：拓展应用边界
材料兼容性：支持金属（如铝、铜）、陶瓷（如氮化硅、二氧化硅）、复合材料（如类金刚石碳）等多种材料的沉积。
新兴领域：
生物医学：沉积生物相容性涂层（如TiO₂、SiO₂），用于医疗器械表面防护。
柔性电子：在聚酰亚胺等柔性基底上沉积透明导电薄膜（如ITO），用于触摸屏和显示器。
能源存储：沉积固态电解质薄膜，提升锂离子电池的安全性和能量密度。

6. 多功能性：集成多种工艺
扩展能力：
真空镀膜：结合溅射或蒸发技术，实现金属-介质复合薄膜的制备。
纳米材料制备：通过调控等离子体参数，合成纳米颗粒或纳米结构薄膜。
等离子清洗蚀刻：在镀膜前对基材进行表面清洗，提高薄膜附着力。
退火处理：集成快速退火功能，优化薄膜结晶性，减少热预算。

7. 工艺稳定性与可靠性：保障长期运行
设备设计：
温控系统：采用PID控制技术，实现±1℃的控温精度，确保工艺重复性。
真空系统：配备高真空泵（如分子泵），维持反应室压力稳定，减少杂质污染。
安全机制：多重气体泄漏检测、紧急停机保护等功能，确保操作安全。

行业应用与价值验证
光伏领域：PECVD是制备晶硅太阳能电池氮化硅减反射钝化层的主流技术，全球超过80%的电池生产线采用该技术。
半导体行业：在集成电路制造中，PECVD沉积的二氧化硅和氮化硅薄膜用于隔离导电层、保护器件表面，良品率提升。
光学领域：在镜头、滤光片等光学器件中，PECVD沉积的增透膜可将透光率提升。

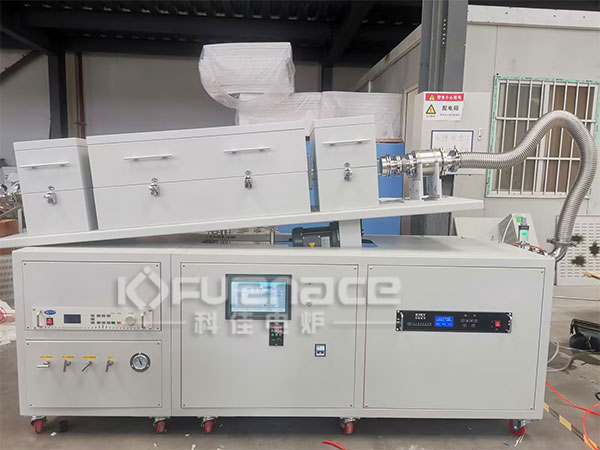

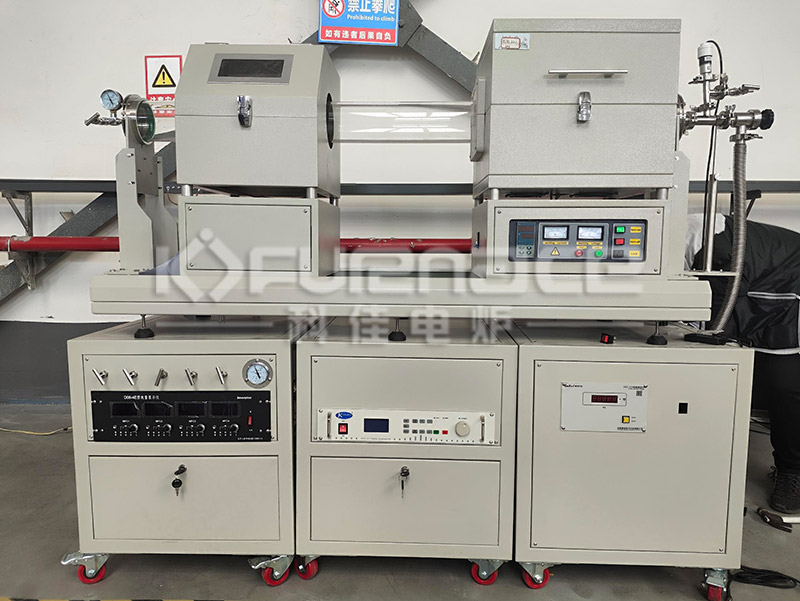

可以旋转倾斜的PECVD镀膜电炉(点击图片查看产品详情)

总结：PECVD电炉镀膜技术的核心价值
PECVD通过低温、高效、可控的沉积工艺，结合广泛的材料兼容性和多功能性，成为半导体、光伏、光学、生物医学等领域的常用技术。其优势不仅体现在技术参数上，更通过实际生产中的效率提升、成本降低和性能优化，为高端制造业提供了更优的解决方案。随着新材料和新应用的不断涌现，PECVD技术将持续作用于相关产业的创新与发展。点击了解更多PECVD电炉！或者点击咨询在线客服定制各种不同型号电炉！
