PECVD管式炉可以做成旋转的吗？

发布时间：2026-03-06 浏览次数：0

PECVD管式炉可以设计成旋转结构，且旋转功能在提升薄膜沉积质量、均匀性及工艺灵活性方面具有很大的优势，下面就来详细看看吧！

旋转设计的可行性
技术实现
旋转PECVD管式炉通过在炉体或炉管上集成旋转机构（如电机驱动、磁流体密封等），实现炉管360°连续旋转或特定角度倾斜。例如：
科佳电炉KJ-TPECVD1100-S80CK3：炉管可360°旋转，转速1-20转/分钟可调，管内壁设石英挡片辅助粉料翻转，提升烧结均匀性。
定制旋转PECVD系统：采用变径炉管，内壁带石英拨料台，旋转速度可调，适应不同物料沉积需求。

结构适配性
旋转功能需与真空系统、气体供应、射频电源等模块协同设计。例如：
密封技术：采用双环密封或磁流体密封，确保旋转时真空度稳定（极限真空可达10⁻³ Pa）。
气体控制：通过多路质量流量计（MFC）有效控制反应气体流量，避免旋转导致气流紊乱。

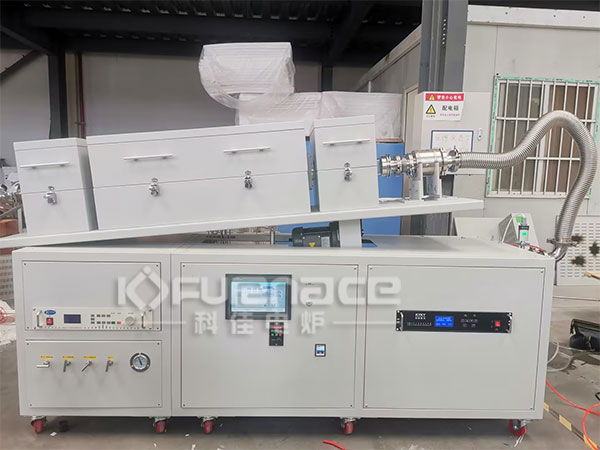

科佳电炉KJ-TPECVD1100-S80CK3旋转倾斜PECVD电炉(点击图片查看产品详情)

旋转设计的优势
提升薄膜均匀性
旋转使物料与等离子体、反应气体充分接触，消除局部沉积差异。例如：
在沉积氮化硅（Si₃N₄）或氧化硅（SiO₂）薄膜时，旋转可减少针孔、裂纹等缺陷，提升薄膜致密性和附着力。
对于非平面基底（如球形、纤维状），旋转确保等离子体均匀覆盖，避免边缘效应。

优化工艺参数
温度控制：旋转促进炉内温场均匀分布，避免局部过热或欠热，更适用于高温工艺（如1200℃极限温度）。
气体利用率：旋转延长气体在反应区的停留时间，提高反应效率，降低气体消耗。

扩展应用场景
复合薄膜沉积：通过旋转实现多层薄膜的交替沉积，如制备梯度功能材料。
粉体材料处理：旋转使粉体在等离子体中充分分散，适用于纳米颗粒包覆或掺杂。

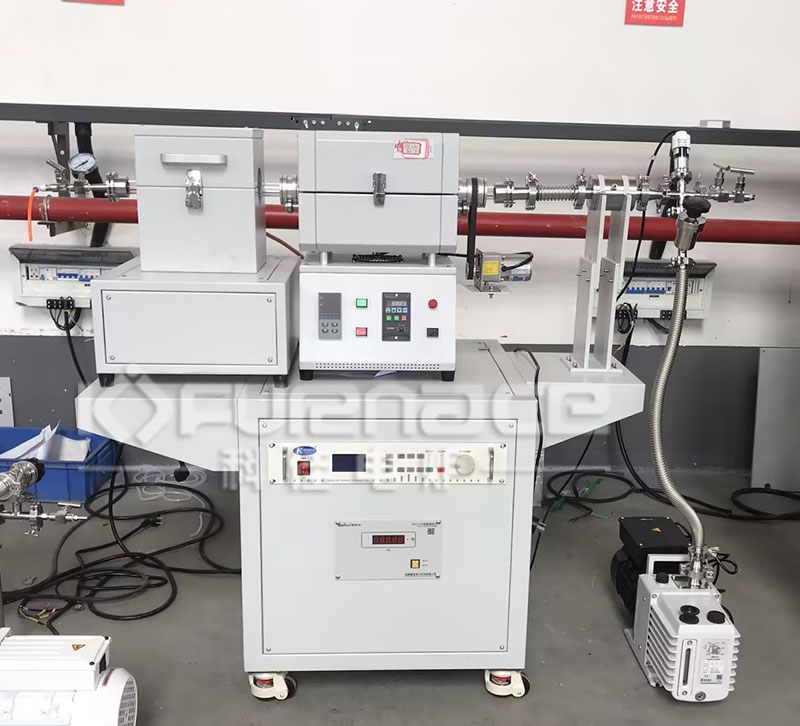

定制迷你KJ-TX1100-S50LK1旋转PECVD电炉(点击图片查看产品详)

实际应用案例
科佳电炉KJ-TPECVD1100-S80CK3
配置：真空转动管式炉、石英真空室、射频电源、供气系统、抽气系统。
特点：炉管360°旋转，倾斜角度-10°~30°可调，适用于粉体烧结或薄膜沉积。

定制旋转PECVD系统（KJ-TX1100-S50LK1）
配置：等离子射频电源、高温迷你管式炉、旋片真空泵机组。
特点：炉管360°旋转，旋转速度可调，真空度达10⁻³ Pa，适用于高精度薄膜沉积。点击了解更多PECVD电炉！或者点击咨询在线客服定制各种不同型号电炉！
