PECVD管式炉结构特点与选型注意事项

发布时间：2026-05-20 浏览次数：0

一、什么是PECVD管式炉?
PECVD管式炉又称为等离子体增强化学气相沉积管式炉，是一种结合等离子体放电技术与高温热处理工艺的精密实验设备。区别于传统CVD管式炉，PECVD管式炉依靠射频电源产生等离子体，在较低温度下激活反应气体，完成材料表面镀膜、薄膜沉积、表面改性、刻蚀、掺杂等工艺。因其沉积温度低、薄膜均匀性好、工艺可控性强，广泛用于半导体、光学材料、纳米材料、新能源、高校科研实验室等领域。

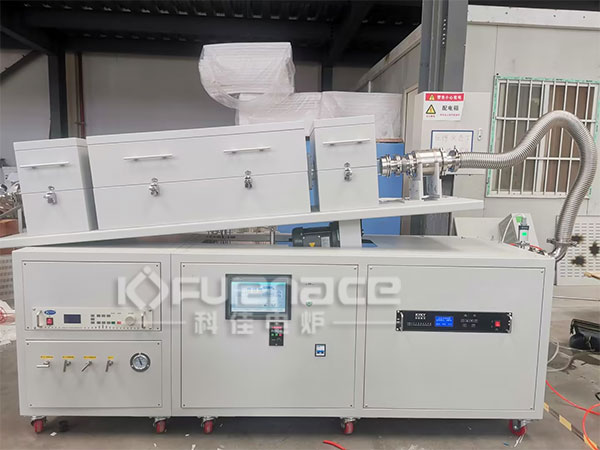

目前市面上的PECVD管式炉多为卧式结构，集成真空系统、射频等离子体系统、气路控制系统、智能温控系统，是制备氮化硅、氧化硅、石墨烯、类金刚石薄膜的核心科研设备。

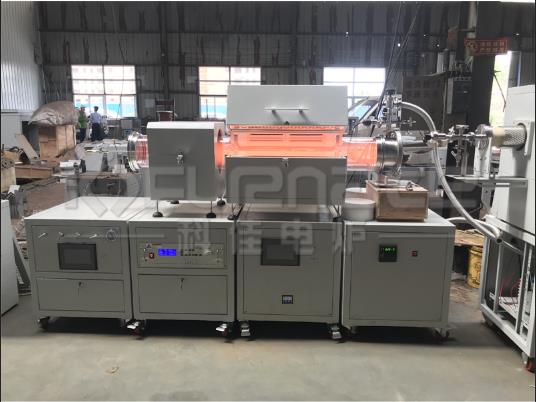

比较常用的PECVD管式炉(点击图片查看产品详情)

二、PECVD管式炉主要结构组成
1、管式炉体加热系统
炉体采用一体式耐高温炉膛结构，搭配氧化铝保温纤维，保温隔热性能好，外壳低温不烫手。加热元件采用良好电阻丝或硅碳棒，升温平稳、温场均匀。炉管一般选用高纯石英管，透光性好、耐高温、气密性强，不会对等离子沉积过程产生杂质污染。
2、等离子体射频发生系统
射频电源是PECVD管式炉的核心部件。通过高频放电使管内工艺气体电离，形成均匀等离子体，降低化学反应活化能，实现低温沉积。该系统可调节功率大小，控制等离子体浓度，适配不同薄膜沉积厚度与致密要求。
3、高真空密闭系统
设备配置机械泵、分子泵组合，可实现高真空环境，有效排除管内空气、水汽、杂质气体。炉管两端采用不锈钢法兰+硅胶密封结构，密封性强，防止空气倒吸，保证沉积过程无氧、洁净，提高薄膜纯度与附着力。
4、精密气路控制系统
搭载多路高精度质量流量计，可更好控制甲烷、氨气、硅烷、氩气、氮气等工艺气体流量。气路管路采用防腐不锈钢材质，防腐蚀、耐高压，支持单路通气、多路混合通气，满足各类气相沉积工艺配比要求。
5、智能电气控制系统
采用触摸屏PLC智能控制系统，内置多段升温曲线，温度、射频功率、进气流量、真空压力均可可视化调节。设备自带数据存储、曲线导出、异常报警功能，实验数据可追溯，适合科研记录与论文数据采集。

三、PECVD管式炉核心结构特点
1、低温沉积，不伤基材
依靠等离子体激发化学反应，无需高温环境，常规沉积温度控制在200℃-1100℃。可对不耐高温的基板、柔性材料、光学镜片进行镀膜处理，基材不会变形、碳化、损伤。
2、薄膜均匀致密，附着力强
管内等离子分布均匀，气体反应充分，生成的薄膜厚度均匀、表面致密、无针孔。薄膜与基材结合力强，不易脱落，绝缘性、耐腐蚀性、透光性表现优异。
3、工艺灵活，兼容性广
可通过调节射频功率、温度、气体配比、真空度，制备不同材质薄膜，包含氧化硅、氮化硅、碳膜、石墨烯薄膜、金属薄膜等，适配多行业材料研发。
4、安全稳定，实验重复性高
设备配备防回火、防漏气、超温断电、水压保护等多重安全联锁。温控精准、等离子输出稳定，相同工艺参数下实验一致性高，非常适合高校长期科研、企业配方调试。

四、PECVD管式炉选型注意事项
1、明确实验温度与沉积要求
选型前需要确认实验所需温度区间。常规低温沉积选择600℃以内机型；若需要高温退火+沉积复合工艺，建议选择最高1200℃耐高温管式炉。同时区分薄膜厚度、沉积速率要求，匹配对应射频功率机型。
2、关注真空密封性能
真空度直接决定薄膜纯度。科研实验建议选择高真空配置，真空度达到10⁻³Pa级别；普通改性实验可选用低真空经济型设备。优先选择法兰加厚、双层密封结构，避免长期使用漏气影响实验效果。
3、根据试样尺寸选择炉管规格
炉管直径决定单次放置样品数量与样品尺寸。常见管径50mm、80mm、100mm、120mm，批量试样选择大管径，微量实验选择小管径，避免空间浪费造成能耗过高。
4、射频电源配置是否达标
射频电源分为国产与进口配置。高精度镀膜、超薄薄膜制备建议选用高稳定性射频电源，等离子分布更均匀，放电无频闪，实验误差更小。
5、气路配置是否适配工艺气体
腐蚀性气体、易燃易爆气体需要专用防腐气路、防回火装置。普通惰性气体可选用基础气路结构。选型时一定要提前告知厂家使用气体种类，避免管路腐蚀、安全隐患。
6、厂家售后与定制能力
PECVD管式炉属于精密科研设备，后期维护、配件更换、工艺调试很关键。建议选择源头生产厂家，支持非标定制管径、温区、气路、射频系统，同时提供技术指导、安装调试、终身售后。
