等离子体增强化学气相沉积（PECVD）技术是一种在较低温度下快速进行化学反应的工艺，利用等离子能源在反应器内使气态或蒸气状态的化学物质在气相或气固界面上经化学反应形成固态沉积物的技术。它通过在反应室内引入等离子体，利用等离子体的能量激活化学反应，从而在较低温度下快速沉积出所需的薄膜。
PECVD（等离子体增强化学气相沉积）是一种常见的薄膜沉积技术，广泛用于制备薄膜材料，如硅氧化物、氮化硅等。
一、PECVD的工艺：
①基板准备： 表面清洁和处理是PECVD过程的关键步骤。基板通常是硅片或其他适用于薄膜沉积的材料。
②预处理： 基板在真空室中被暴露于等离子体环境前，通常需要进行预处理，例如暴露于氢气或氧气等气氛中。
③气相前体供给： 气相前体是用于薄膜生长的前体气体，例如二硅醚、二硅甲烷、氨气等。这些气体被引入真空室。
④等离子体激发： 通过加入电能或射频场，气体在真空室中被电离，形成等离子体。这个等离子体激发了气相前体，使其分解成活性的离子和自由基。
⑤沉积层生成： 活性的气相物质与基板表面反应，形成所需的薄膜沉积层。
⑥控制和监测： 过程中需要对温度、气体流量、压力等参数进行精确控制和监测，以确保薄膜的质量和均匀性。
二、PECVD的主要应用领域：
①半导体制造： 用于制备硅氧化物、氮化硅等薄膜，用于半导体器件的制造，如晶体管和集成电路。
②平板显示器： 用于制备透明导电膜、氧化锌薄膜等，广泛应用于液晶显示器（LCD）和有机发光二极管（OLED）生产。
③太阳能电池： 用于沉积薄膜材料，如非晶硅、氮化硅，用于太阳能电池的制备。
④光学涂层： 用于制备反射膜、抗反射膜等，应用于光学元件的涂层。
⑤防护涂层： 用于制备防护性薄膜，如防刮、防水、防腐蚀涂层。
三、PECVD的优势：
①高度可控性： PECVD过程具有高度可控性，可以通过调整工艺参数来实现对薄膜性质的精准控制。
②均匀性： PECVD可以在大面积基板上均匀地沉积薄膜，确保制备的薄膜具有一致的性能。
③低温沉积： 相对于其他一些薄膜制备技术，PECVD通常在相对较低的温度下进行，有利于对温敏感材料的应用。
④高速生长： PECVD具有相对较高的生长速率，适用于大规模生产。
四、PECVD使用的时候的注意事项：
①基板表面处理： 基板表面的处理对薄膜的质量和附着力至关重要，需要在沉积前进行仔细处理。
②气相前体选择： 不同的气相前体决定了沉积薄膜的性质，选择合适的气相前体对于薄膜功能至关重要。
③复杂的设备： PECVD系统通常较为复杂，需要专业操作和维护。
五、PECVD总结：
与传统的CVD技术相比，PECVD技术具有更高的沉积速率和更低的温度要求，因此在微电子、光电子、太阳能等领域得到了广泛应用。

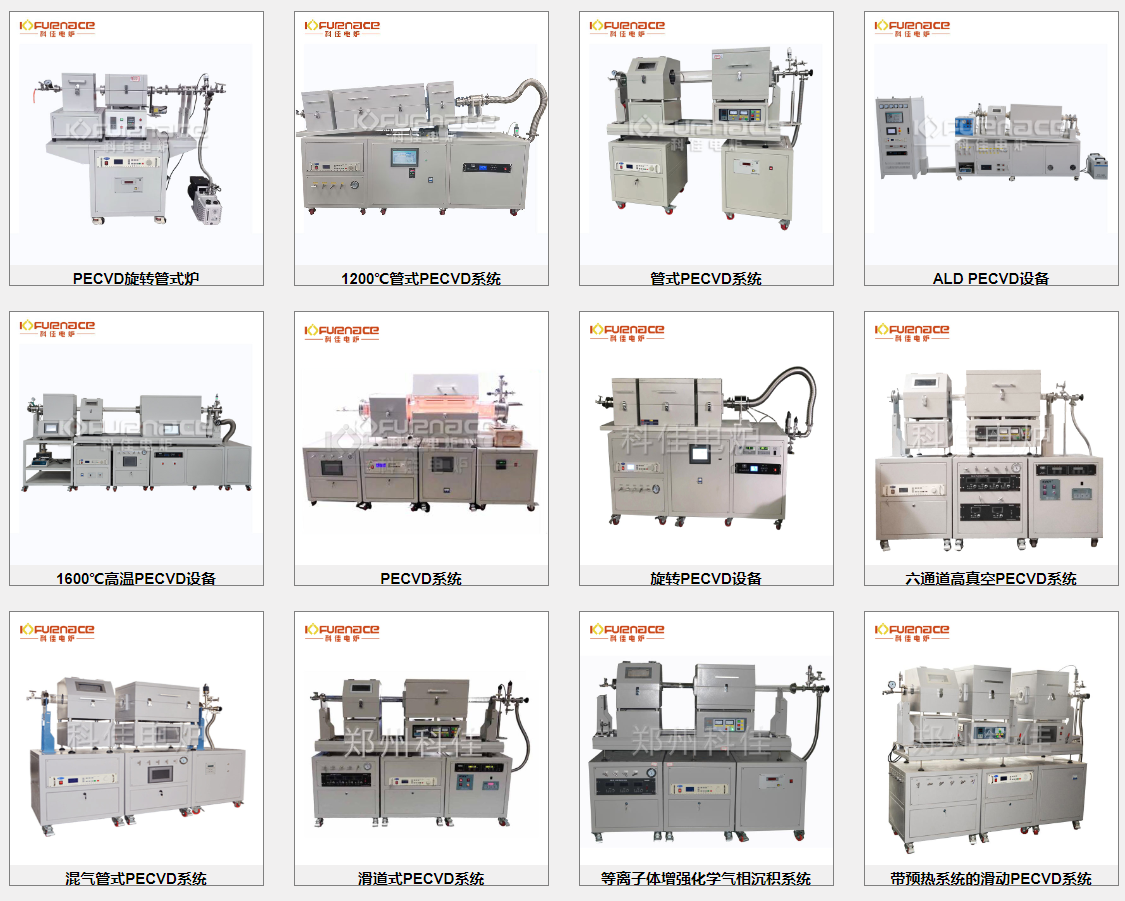

此外，PECVD技术可以用于沉积多种薄膜材料，如硅基薄膜、氮化物薄膜、碳化物薄膜等，而且还可以通过调整反应参数来控制薄膜的成分和性能。点击了解更多PECVD产品，或者点击咨询在线客服了解更多产品方案！
