立式管式炉相对于普通管式炉有什么优势？

发布时间：2025-05-19 浏览次数：0

立式管式炉相较于普通管式炉在结构设计、加热效率、操作便利性、应用场景及安全性等方面具有很大的优势，下面就来详细看看吧！

一、结构设计优势
空间利用率高
立式管式炉采用垂直布局，炉管垂直安装，占地面积小，特别适合实验室或生产现场空间有限的场景。例如，1.2米高的立式炉仅需0.5平方米地面面积，而同容积的卧式炉需1.2平方米。
模块化扩展性强
立式管式炉可通过叠加多层炉体（如双层或三层结构）实现多工位并行处理，产能提升30%~50%，适合大规模生产需求。

二、加热效率与均匀性优势
热效率更高
立式结构减少了炉体侧面的散热面积，同等功率下升温速度提升15%~20%，能耗降低10%~15%。此外，垂直炉管内气体自然上升，配合底部进气、顶部排气设计，可形成均匀的温度梯度，确保炉膛内温度分布的均匀性。
长径比灵活调整
立式管式炉的炉管长度与直径比（L/D）可定制至20:1以上，适配纳米线、纤维等一维材料生长。例如，碳纳米管阵列制备需L/D≥15:1的炉管，立式结构更能满足这一需求。

三、操作便利性优势
装卸料更便捷
立式管式炉顶部开口设计配合升降机构，使大尺寸基板（如4英寸晶圆）装卸时间缩短至5分钟内，效率较卧式炉提升40%。
清洁维护更方便
垂直炉管内壁残留物在重力作用下易滑落，配合自动清洗系统，清洁周期可延长至传统炉型的2倍。此外，发热体、保温层等模块化设计，单部件更换时间≤1小时，维修成本更低。

四、应用场景优势
动态工艺支持
立式结构便于设计旋转基座或振动进料系统，适配动态沉积或粉末煅烧工艺。例如，锂离子电池正极材料煅烧时，旋转基座可使粒径分布D50偏差≤5%。
气氛精准控制
立式结构便于设计多段进气口（如底部通氢气还原、中部通甲烷裂解），实现气氛梯度分布，减少副反应。

五、安全性与耐用性优势
多重保护功能
立式管式炉具备过热和断偶保护功能，部分型号还配备超压、超流、漏电等保护系统，确保设备在异常情况下自动切断电源，保障操作安全。
高温稳定性更强
立式管式炉的炉管采用高质量材料（如石英、陶瓷或金属），具有耐高温、耐腐蚀等性能。炉膛采用氧化铝多晶纤维材料或陶瓷纤维材料构筑而成，抗热震性强、使用寿命长。

六、定制化优势
立式管式炉可根据用户需求进行定制，如加热温区（单温区或多温区）、炉管材质（石英或金属等）、管径和长度等均可根据具体实验或生产条件进行选择，灵活性更高，能满足不同用户的多样化需求。

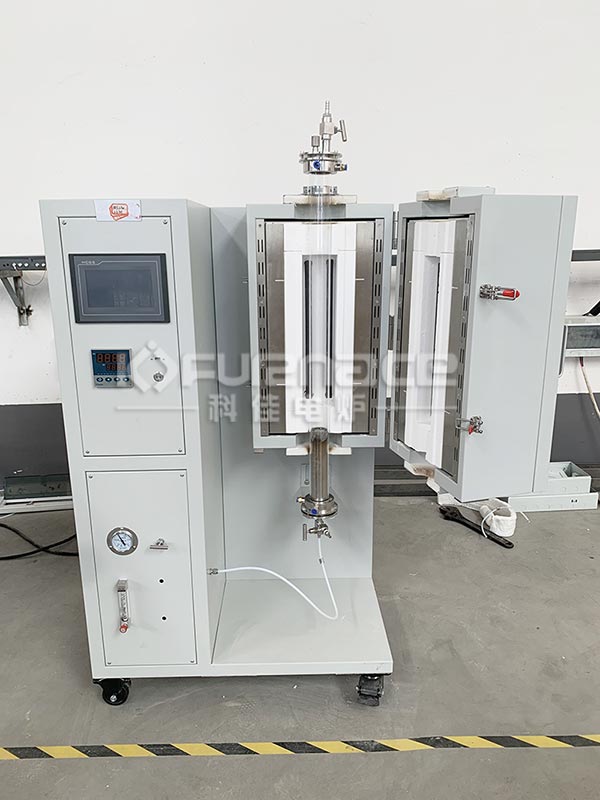

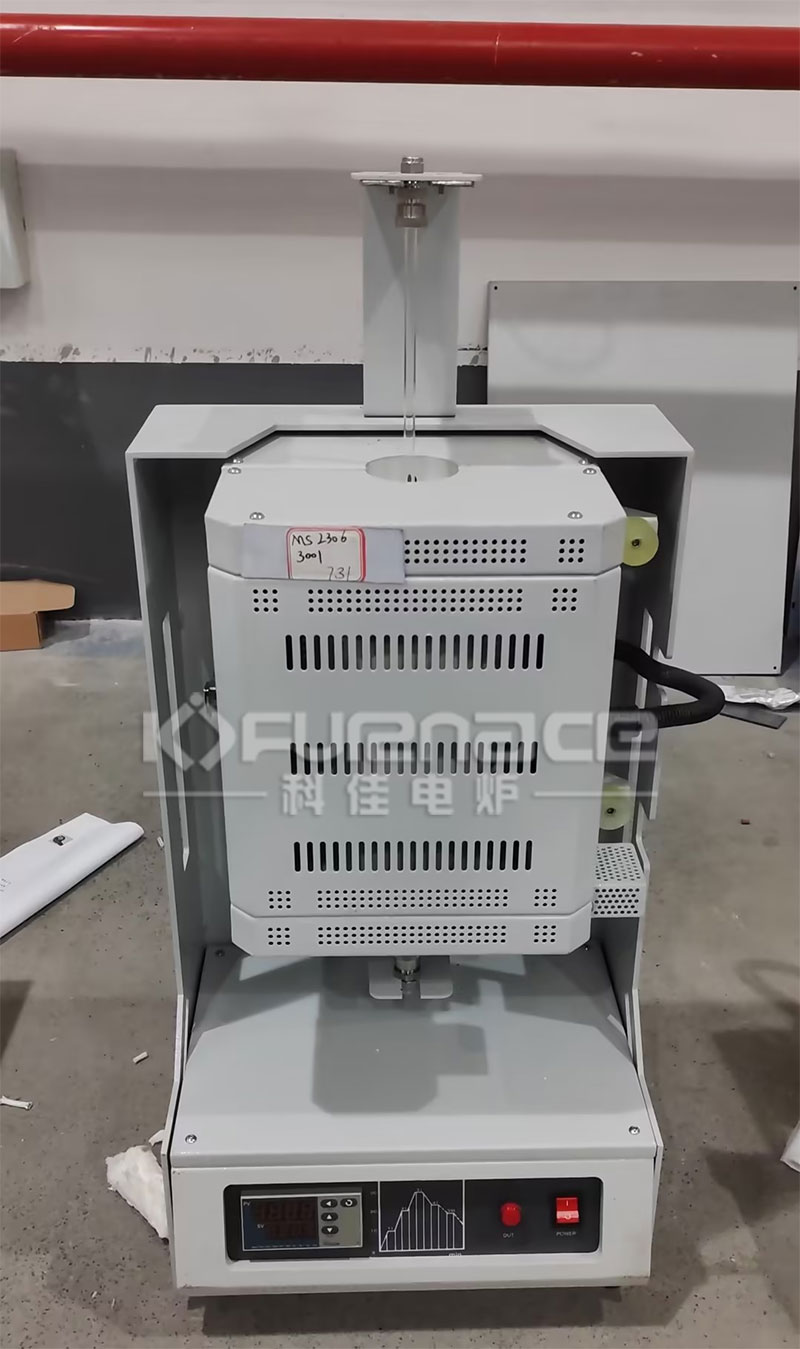

定制迷你实验型立式管式炉(点击图片查看产品详情)
