一、定义与概述
真空管式炉是一种在真空或气氛保护条件下，对材料进行高温加热处理的设备。其核心结构为水平或垂直放置的管状炉膛，通过真空系统将炉内抽至高真空状态，或通入惰性气体（如氩气、氮气）形成保护气氛，避免材料在高温下与氧气、水蒸气等发生反应。真空管式炉广泛应用于材料科学、冶金、陶瓷、电子、化工等领域，是实验室和工业生产中应用很广泛的高温设备。

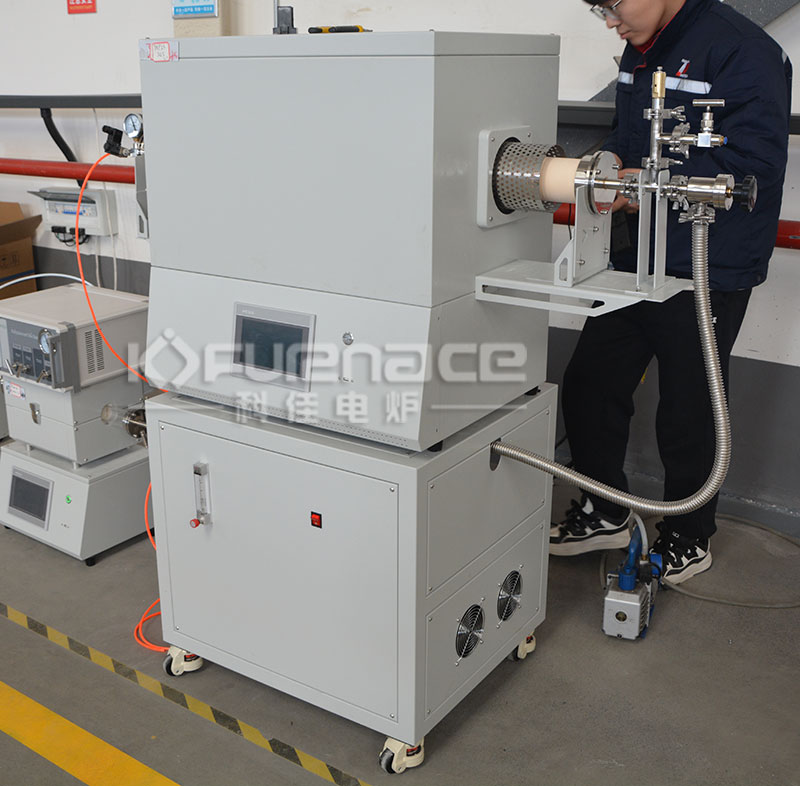

比较常用的刚玉管最高可达1400℃的真空管式炉(点击图片查看产品详情)

二、工作原理
真空系统：通过机械泵、扩散泵或分子泵将炉内气压抽至低真空（10⁻¹ Pa）至高真空（10⁻³ Pa）范围，消除氧化、脱碳等不良反应。
加热系统：采用电阻丝、硅碳棒或硅钼棒等加热元件，通过电流加热使炉膛温度达到预设值（通常为室温至1600℃或更高）。
温度控制：配备高精度温控仪（如PID控制器），可编程设置升温速率、保温时间和降温曲线，确保温度均匀性和稳定性。
气氛控制：可选通入惰性气体或还原性气体（如氢气），保护材料表面或参与化学反应。

三、结构组成
炉体：
炉膛：采用高纯氧化铝纤维、氧化锆纤维或碳化硅纤维等耐高温材料，减少热损失。
炉管：常用石英管、刚玉管（氧化铝管）或金属管（如不锈钢），耐高温、耐腐蚀。
加热系统：加热元件均匀分布在炉管周围，确保温度均匀性。
真空系统：机械泵、真空阀门、真空计等，实现高真空环境。
温控系统：智能温控仪、热电偶或红外测温仪，实时监测和控制温度。
气氛系统：气体管道、流量计、阀门等，控制气体种类和流量。
安全系统：超温保护、漏电保护、过压保护等，确保设备安全运行。

四、主要特点
高真空度：可实现10⁻³ Pa级高真空，满足高端材料制备需求。
温度均匀性：炉膛内温度梯度小，确保材料受热均匀。
气氛可控：支持惰性气体、还原性气体或反应性气体，适应多种工艺需求。
节能高效：采用高效保温材料和加热元件，降低能耗。
操作简便：配备触摸屏或计算机控制系统，支持程序升温、数据记录和分析。
安全可靠：多重安全保护机制，避免设备损坏和人员伤害。

五、应用领域
材料科学：
纳米材料制备：如纳米粉体、纳米线、纳米薄膜的合成。
高温烧结：陶瓷、金属陶瓷、复合材料的高温烧结。
热处理：金属材料的退火、淬火、回火等。

半导体与电子：
晶体生长：如硅单晶、化合物半导体的生长。
薄膜沉积：化学气相沉积（CVD）、等离子化学气相沉积（PECVD）等。
器件退火：半导体器件、光电器件的退火处理。

新能源：
锂电池材料：正负极材料的热处理、碳包覆等。
太阳能电池：硅基、钙钛矿等太阳能电池的制备。

催化与化工：
催化剂制备：负载型催化剂、纳米催化剂的合成。
高温反应：有机合成、热解反应等。

冶金与粉末冶金：
金属熔炼：高温合金、难熔金属的熔炼。
粉末冶金：金属粉末的烧结、致密化。

六、操作与维护
操作步骤：
放置样品：将待处理材料放入炉管内，注意避免堵塞气体通道。
抽真空：关闭炉门，启动真空泵，抽至目标真空度。
通入气体（可选）：根据工艺需求通入惰性气体或反应性气体。
设置程序：在温控仪上设置升温速率、保温温度和时间。
启动加热：按下启动按钮，设备自动运行。
冷却与取样：加热结束后，自然冷却或通入气体加速冷却，待温度降至安全范围后取出样品。

维护保养：
定期清洁炉膛和炉管，去除残留物。
检查真空泵油位和油质，定期更换真空泵油。
校验热电偶和温控仪，确保温度测量准确。
检查加热元件是否老化或损坏，及时更换。
定期检查密封件（如O型圈），确保真空度。

七、发展趋势
高温化：开发更高温度（如1800℃以上）的真空管式炉，满足超高温材料制备需求。
智能化：集成物联网技术，实现远程监控、故障诊断和数据分析。
节能化：采用新型保温材料和高效加热元件，降低能耗。
多功能化：结合真空、气氛、等离子体等多种技术，拓展应用范围。
微型化：开发小型化、便携式真空管式炉，满足实验室和小批量生产需求。

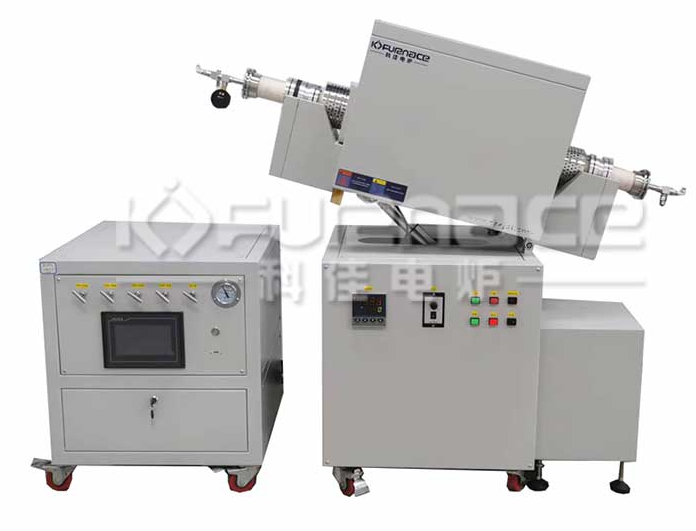

可旋转倾斜的真空管式炉(点击图片查看产品详情)
