升温速率很快的RTP管式炉

发布时间：2026-01-26 浏览次数：0

RTP（快速热处理）管式炉以其很快的升温速率而广泛应用于半导体等领域，部分型号最高可达50℃/s，如KJ-TRTP1000-S110LK1W最快升温速率为50℃/s（可定制），满足半导体、材料科学等领域对快速热处理的需求。

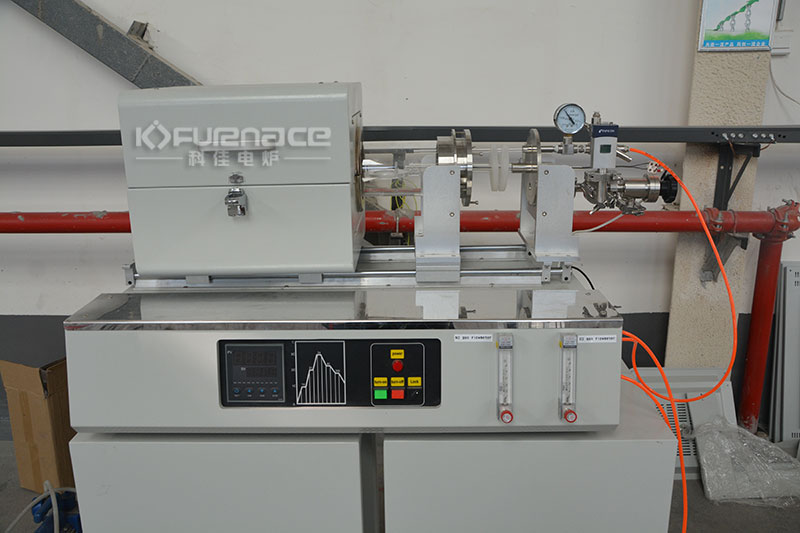

比较常用的KJ-TRTP1000-S110LK1W快速退火炉(点击图片查看产品详情)

一、RTP管式炉的核心优势：很快的升温速率
RTP管式炉通过高功率卤素灯或红外灯作为热源，利用辐射传热直接作用于样品表面，实现每秒数十至几十摄氏度的升温速度。
这种极速升温能力大大缩短了热处理时间，例如：
传统管式炉需数小时完成的退火工艺，RTP管式炉可在数秒至数分钟内完成。
在CMOS器件后端制程中，秒级退火可修复制程损伤，将氧化物陷阱电荷密度降低90%以上，大幅提升器件可靠性。

二、RTP管式炉的技术特点
高效加热系统：
采用高功率卤素灯或红外灯作为热源，通过辐射传热直接加热样品，减少热传导损耗。
加热区设计优化（如双面加热结构），确保晶片上温度均匀性优于±5℃，满足高精度工艺需求。

快速冷却系统：
通过风冷或水冷系统结合滑道式设计，使样品在数秒至数十秒内从高温（如1000℃）降至室温。

良好的温度控制：
配备高敏热电偶与PID闭环控制系统，温度波动范围≤±5℃，确保工艺重现性。
支持多段温度曲线编程（如30段升降温程序），适应不同材料和工艺需求。

均匀加热环境：
管式炉结构提供均匀的加热环境，减少热应力和温度梯度，避免材料性能不一致。
例如，KJ-TRTP1000-S110LK1W的恒温区温度均匀性为±5℃，满足高精度热处理要求。

多功能气氛控制：
支持真空（如10⁻⁶ Torr）及多路气体配置（如1-5路可定制），适应不同材料和工艺需求。
例如，在氧化工艺中需通入O₂，需选择配备质量流量控制器的设备。

三、RTP管式炉的典型应用场景
半导体制造：
离子注入后快速退火，减少杂质扩散时间，避免晶格缺陷扩散至深层。
欧姆接触快速合金、硅化物合金退火、氧化物生长等工艺。

材料科学研究：
研究材料的相变、应力释放、氧化/还原反应等过程。
纳米材料和薄膜材料的快速热处理，有效控制材料的微观结构和物理性能。

太阳能电池制造：
调节硅片的晶体质量，优化光电性能，提升太阳能电池的转换效率。
铜铟镓硒光伏应用中的硒沉积等快速热处理工艺。

实验室小批量样品处理：
节省时间和资源，适合快速验证材料性能或工艺参数。

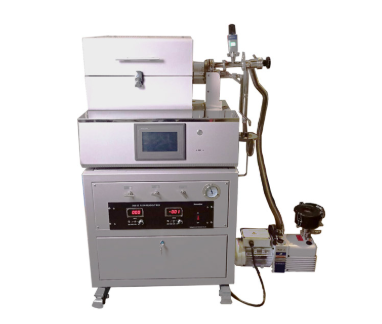

可以做化学气相沉积镀膜的RTP快速退火炉(点击图片查看产品详情)

四、RTP管式炉的选型建议
根据工艺需求选择温度范围：
例如，SiC材料处理需选择最高温度≥1100℃、升温速率≥50℃/s的设备。

根据样品尺寸选择腔体直径与长度：
处理8英寸晶圆需选择腔体直径≥200mm、有效加热区≥180×180mm的设备。

确认设备是否支持真空及多路气体配置：
例如，氧化工艺需通入O₂，需选择配备质量流量控制器的设备。

优先选择具备多段温度曲线编程功能的设备：
提升生产效率，适应复杂工艺需求。点击了解更多rtp退火炉！或者点击咨询在线客服定制各种不同型号电炉！
