大管径中试型管式炉如何选择？

发布时间：2025-07-01 浏览次数：0

在选择大管径中试型管式炉时，需结合实验需求、样品特性及工艺条件，从温度范围、炉管尺寸、温区设计、功能扩展、安全性与稳定性五大核心维度进行综合评估，下面就来详细看看吧！

一、温度范围：匹配实验需求，明确最高温度与持续工作温度
最高温度：根据实验材料所需的最高处理温度选择加热元件类型：
≤1200℃：选用Fe-Cr-Al或Ni-Cr-Al合金加热元件（如电阻丝），成本较低，适用于金属热处理、陶瓷烧结等常规实验。
1300-1600℃：采用硅碳棒（SiC）加热元件，耐高温性能良好，适用于高温合金熔炼、碳材料石墨化等场景。
≥1600℃：需使用硅钼棒（MoSi₂）发热元件，支持纳米材料合成、半导体晶圆退火等高端实验，但需注意避免长时间低温运行（≤800℃）以防元件氧化。
持续工作温度：确保设备能在目标温度下长时间稳定运行，避免因过热导致加热元件或炉管损坏。例如，若实验需在1000℃下持续处理样品，应选择持续工作温度≥1000℃的管式炉。

二、炉管尺寸：适配样品规格，兼顾操作便利性
管径选择：

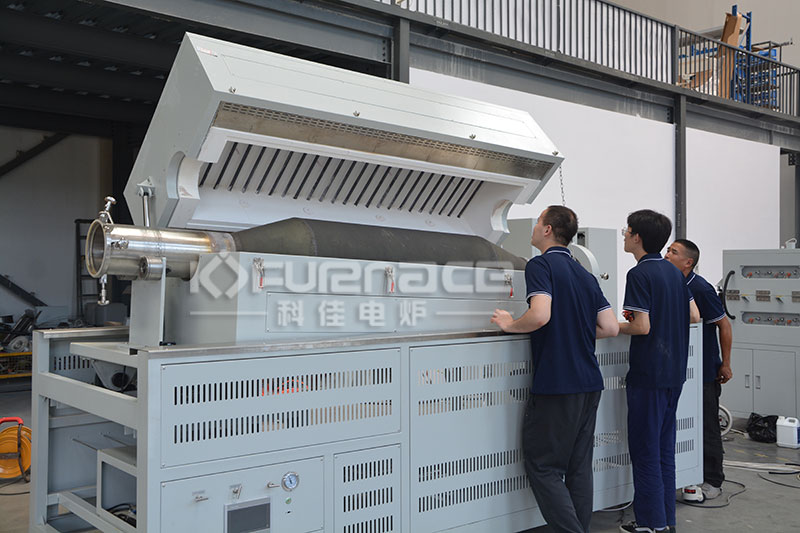

大管径优势：中试型管式炉通常采用φ150mm以上管径，可容纳多个样品或大型样品（如粉末压片、薄膜基底），提高实验效率。
材质匹配：根据温度范围选择炉管材质：
石英管：适用于≤1200℃的实验，透光性好，便于光学监测（如石墨烯生长）。
氧化铝管（刚玉管）：耐温≤1700℃，化学稳定性强，适用于腐蚀性气氛下的实验。
不锈钢合金管：耐压性能优异，支持高压气体环境（如CVD沉积）。
炉管长度：需覆盖样品总长度并预留操作空间，确保加热均匀性。例如，处理长度为200mm的样品时，应选择恒温区长度≥250mm的管式炉。

三、温区设计：根据工艺需求选择单温区或多温区
单温区管式炉：
结构简单：成本较低，适用于单一温度条件的实验（如粉末烧结）。
局限性：无法实现温度梯度控制，可能影响样品均匀性。
多温区管式炉：
独立控温：可设置多个恒温区（如双温区、三温区），实现温度梯度或分段加热，适用于扩散实验、材料合成等复杂工艺。
恒温区长度：多温区炉的恒温区总长度通常大于单温区炉，但需注意相邻温区温差（一般≤300℃）以避免热应力损坏。

四、功能扩展：满足特殊实验需求
真空与气氛控制：
真空系统：机械泵可实现100Pa真空度，分子泵可进一步降至10⁻⁴Pa，适用于半导体材料制备、高温腐蚀研究等场景。
气体通入：配备进气口和精密针型阀，可通入惰性气体（如Ar、N₂）或反应气体（如H₂、CH₄），支持CVD沉积、氧化还原实验等。
旋转功能：
旋转管式炉：炉管可匀速旋转，提高粉末样品的热处理均匀性，或实现包覆效果（如金属涂层沉积）。
快速热处理（RTP）：
高速升降温：通过滑动样品加热技术，实现秒级升降温（如从室温升至1000℃仅需15-30秒），适用于快速退火、薄膜结晶等实验。

五、安全性与稳定性：保障实验安全与数据可靠性
安全装置：
超温保护：当温度超过设定值时自动断电并报警，防止设备损坏。
真空度监测：实时显示炉内真空度，避免漏气导致实验失败。
压力保护：针对高压炉型，配备压力释放阀，防止炉管爆裂。
控温精度：
PID控制：通过模糊PID算法和自整定调节，实现温度精确控制（±1℃以内），确保实验重复性。
程序升温：支持30段可编程控温曲线，满足复杂工艺需求（如分步退火、梯度升温）。
炉膛材料：
高纯氧化铝陶瓷纤维：耐高温、隔热性能优异，可减少热量散失，降低能耗。
不锈钢外壳：结构坚固，耐腐蚀，适用于工业级中试实验。
