立式CVD电炉都有什么特点和应用？

发布时间：2025-06-30 浏览次数：0

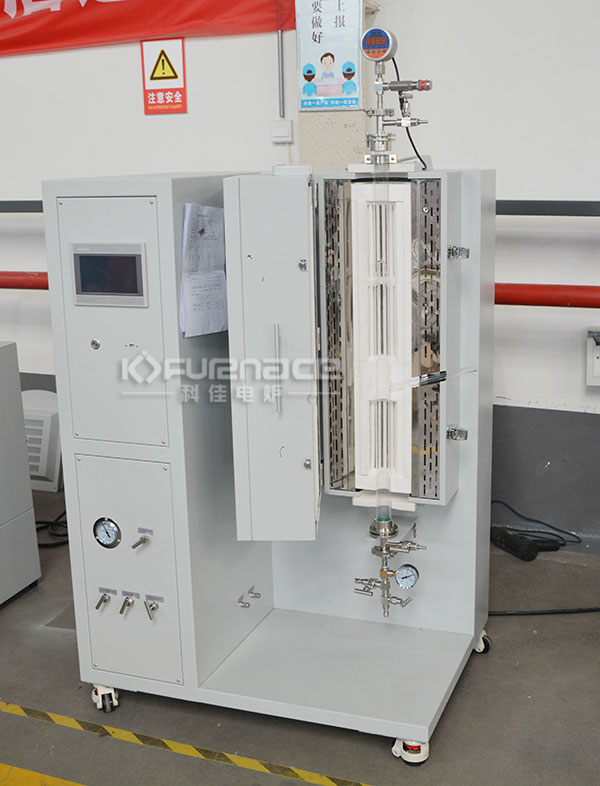

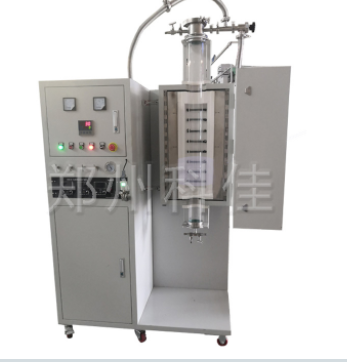

立式CVD电炉一般炉管为竖版放置，立式CVD电炉在热处理行业也是很常用的一种电加热设备。立式CVD系统在一些应用中具有特定的优势，下面就来详细看一下吧！

立式CVD电炉的特点：
温度与气流均匀性：立式设计通过优化炉膛结构，使气流和温度分布更均匀。例如，在沉积石墨烯等碳材料时，均匀的温度场可确保薄膜厚度和成分的一致性，避免局部过热或沉积不均导致的性能差异。
空间高效利用：垂直布局大大节省实验室或生产空间，尤其适合空间受限的场景。其紧凑设计可容纳多层基片架，实现多片样品同步处理，提升空间利用率。
大批量处理能力：多层基片架设计支持同时沉积多个样品，大大提高生产效率。例如，在半导体制造中，可一次性处理多片晶圆，缩短生产周期。
污染控制：气流从上至下的定向流动减少颗粒物在基片表面的沉积，降低污染风险。这一特性对光学薄膜、半导体器件等高洁净度要求的应用很重要。
独立温区控制：部分型号采用多温区独立控温技术，可针对不同基片或工艺步骤设置差异化温度，满足复杂实验需求。例如，在制备多层薄膜时，各层可在不同温区独立沉积。
智能压力调控：通过精密压力控制系统，维持反应室压力稳定，减少波动对沉积过程的影响。这一特性在微正压或低压CVD工艺中很重要，可确保薄膜质量的稳定性。
高效尾气处理：可配备多级尾气处理系统，高效收集焦油及副产物，降低环境污染。同时，模块化设计便于清理和维护，延长设备使用寿命。
快速冷却系统：可选配外循环快冷装置，大大缩短降温时间，提高生产效率。例如，在高温烧结后，快速冷却可防止材料相变或开裂，提升成品率。

立式CVD电炉的应用：
半导体制造：
薄膜沉积：沉积二氧化硅（SiO₂）、氮化硅（Si₃N₄）等绝缘层，以及钨（W）、钛（Ti）等金属层，用于电绝缘、保护和互连。
外延生长：在晶圆表面生长单晶硅或其他半导体材料，提升器件集成度和性能。
高k材料沉积：沉积铪氧化物（HfO₂）等高k电介质材料，降低漏电流，提高MOSFET栅极性能。

光电子学：
光学薄膜：制备光纤涂层、太阳能电池材料（如铜铟镓硒薄膜）等，优化光学性能。
LED与OLED：通过精确控制气相反应，实现高质量、均匀性薄膜沉积，提升光电器件效率和稳定性。

纳米技术：
纳米材料制备：合成纳米颗粒、纳米线等，应用于纳米电子学、纳米医学等领域。例如，利用CVD技术制备碳纳米管，用于高强度复合材料或电子器件。

表面工程：
保护性涂层：在金属、玻璃、陶瓷等基材上沉积防腐、抗磨涂层，延长使用寿命。例如，在刀具表面沉积氮化钛（TiN）涂层，提升耐磨性。

硬质涂层与刀具制造：
硬质材料沉积：通过CVD技术沉积氮化钛（TiN）等硬质涂层，提高刀具、模具的切削性能和寿命。

传感器与生物医学：
生物传感器：制造具有生物相容性的薄膜材料，用于心血管疾病治疗或环境监测。例如，在医用植入物表面沉积生物活性涂层，促进组织愈合。

陶瓷与粉末冶金：
陶瓷烧结：用于陶瓷材料的粉末焙烧和烧结，制备高性能陶瓷制品。
粉末冶金：通过气相反应形成金属或陶瓷材料，为粉末冶金领域提供新的制备手段。

光学材料合成：
透明光学材料：合成用于光学器件和涂层的材料，如氧化锆（ZrO₂）等，提升光学透明性和折射率。

高温实验与研究：
气氛烧结与还原：作为实验设备，用于高温气氛烧结、气氛还原、真空退火等研究，为材料科学和工程领域提供支持。
