管式PECVD电炉（等离子体增强化学气相沉积管式炉）是光伏电池制造中的常用设备，其核心功能是通过等离子体辅助的化学气相沉积技术，在晶体硅太阳能电池表面沉积氮化硅（SiNx）减反射薄膜。下面就来详细看看光伏行业用的管式PECVD电炉都有哪些应用吧！
一、核心功能：高效沉积高性能薄膜
管式PECVD电炉（等离子体增强化学气相沉积管式炉）是光伏电池制造中的常用设备，其核心功能是通过等离子体辅助的化学气相沉积技术，在晶体硅太阳能电池表面沉积氮化硅（SiNx）减反射薄膜。该薄膜通过以下机制提升电池性能：
光学优化：通过调整SiNx薄膜的厚度与折射率，利用光的干涉原理减少表面反射，使更多光线进入电池内部，光电转换效率提升1%-2%。
表面钝化：SiNx中的氢元素可钝化硅表面的晶格缺陷（如位错、悬挂键），减少载流子复合，提升开路电压和短路电流。
机械保护：薄膜作为封装层，防止硅片在后续工艺中受到污染或机械损伤。
二、技术优势：低温、高效、精准控制
低温沉积工艺
PECVD技术通过等离子体激发反应气体，使沉积温度降至400-500℃（传统CVD需800℃以上），避免高温对硅片及基底材料的热损伤，尤其适用于薄片化、柔性化电池的制造。
高沉积速率与均匀性
射频辉光技术：通过高频电场（如13.56MHz）产生高密度等离子体，大大提升反应速率，沉积速率可达10-50nm/min。
均匀性控制：采用多点射频送料、均匀气路分布及智能温控系统，确保薄膜厚度均匀性≤±5%，满足大规模生产需求。
材料多样性
可沉积SiO₂、Si₃N₄、Al₂O₃等多种介质膜，扩展了电池结构的设计空间（如叠层电池、背钝化电池）。
环保与节能
低温工艺减少能源消耗，同时避免高温下有害物质的排放，符合光伏行业绿色制造趋势。

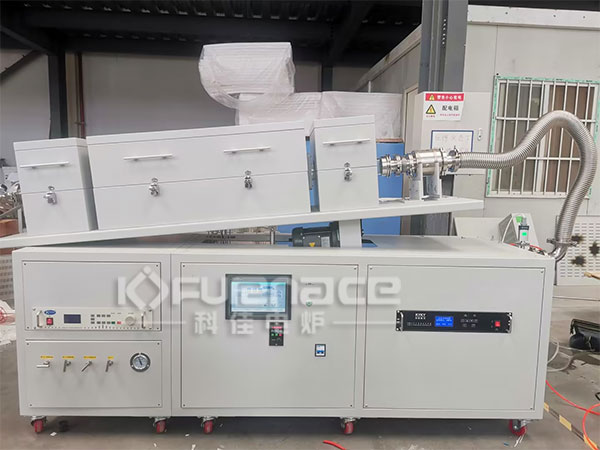

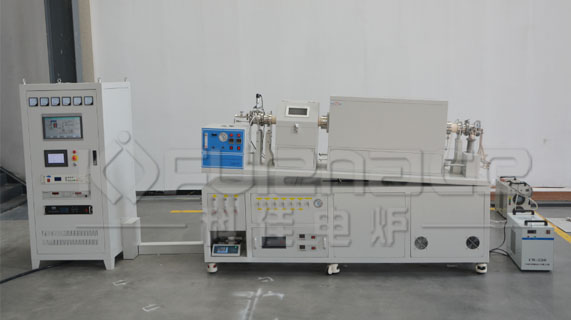

三、设备结构与关键参数
典型配置
加热系统：单温区或多温区电阻炉，最高温度1200℃，控温精度±1℃。
真空系统：分子泵+机械泵组合，极限真空度≤10⁻³Pa，满足高纯度薄膜沉积需求。
射频电源：支持等离子体密度精准调控。
气路系统：多路质量流量计（MFC），支持1-6种气体混合。
工艺控制
温度曲线编程：支持30段以上升降温程序，适应不同薄膜材料的工艺需求。
压力控制：正压范围-100kPa至100kPa，支持低压至常压工艺切换。
智能监测：配备超温报警、过流保护、断偶提示等功能，确保设备稳定运行。
四、应用场景与市场趋势
主流应用
PERC电池：通过沉积背面Al₂O₃/SiNx叠层膜，实现背面钝化与减反射双重功能。
TOPCon电池：利用PECVD沉积隧穿氧化层（SiO₂）和掺杂多晶硅层，构建高效载流子传输通道。
HJT电池：在非晶硅/晶体硅异质结界面沉积本征非晶硅（i-a-Si:H），优化界面缺陷态密度。
五、总结：管式PECVD电炉的行业价值
管式PECVD电炉凭借其低温、高效、精准、环保的核心优势，已成为光伏电池制造中应用比较广泛的设备。随着N型电池（TOPCon、HJT）市占率提升，其对薄膜质量的要求将进一步推动PECVD技术向高均匀性、高沉积速率、低缺陷密度方向发展。未来，设备厂商需持续创新，以适应光伏行业降本增效的长期需求。点击了解更多管式PECVD电炉！或者点击咨询在线客服定制各种不同型号电炉！
