旋转管式炉的原理及结构介绍

发布时间：2021-04-23 浏览次数：140

旋转管式炉通常由两部分组成，上部炉膛中的炉体管可翻转360°，下部为电控部分，工作原理就是热电偶将炉膛温度转换为信号传给温控仪控制温度，旋转炉膛是独立电机带动炉膛旋转。

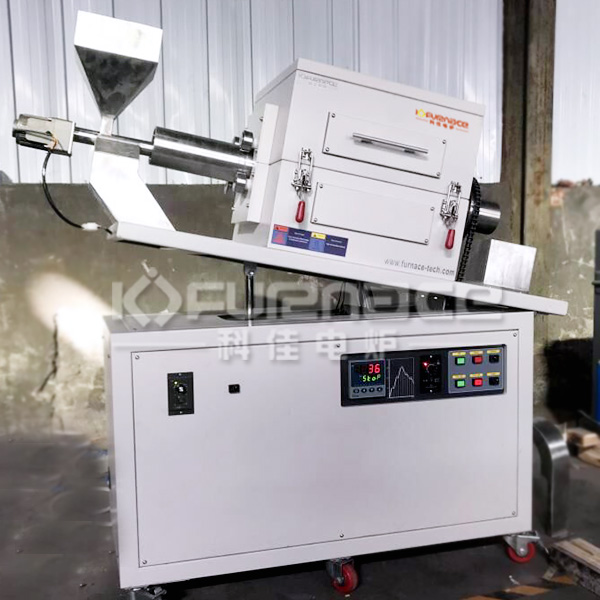

旋转管式炉

　　下面我再来看下旋转管式炉的结构：
　　1、外壳
　　炉壳采用钢板与型材焊接而成，外壳并装有可装卸防护板，防护板采用静电喷涂，美观大方。
　　2、炉体
　　炉堂采用碳化硅材质，进口处装有进料斗，进料口设有电动进料装置可调节进料的速度、出口为自动出料，整个炉体制作成可调性倾斜角度，以便可以改进出料的速度。进口处装有齿轮，由减速机、电机，变频器构成一个传动系统。
　　3、温区、加热元件
　　加热元件采用硅碳棒，单独控制，加热棒根据功率分配，将加热元件塞入炉体，用专用的夹具固定好、接线，使用时在与外电源连接即可使用。
　　物料由进料装置旋转进入炉堂内，再经高温区烧结，然后从出口取出，完成烧结工艺。
　　4、传动系统
　　传动系统由齿轮、减速机，电机，再经变频器控制调节转速。在进料口设有液压升降机构，可以调节倾斜节度，通过调节倾斜节度来调节出料速度
　　控制系统
　　温度控制采用PID自动控制。自动升温调节，PID自整定，过零触发。执行元件可控硅，具有无机械触点，无噪声、寿命长，对电网无干扰等优点，操作集中，观察直观。控制面板采用直观可视式结构，每区温控系统都设相应的报警装置，具体有各区超温报警装置；每区还设置了独立的空气开关，方便操作维修。控制系统能保证在额定条件下正常工作，可每天24小时连续运行。
