CVD电炉（化学气相沉积炉）确实可以处理半导体材料。以下是对CVD电炉在半导体材料处理方面的详细解释：
一、CVD电炉的基本原理

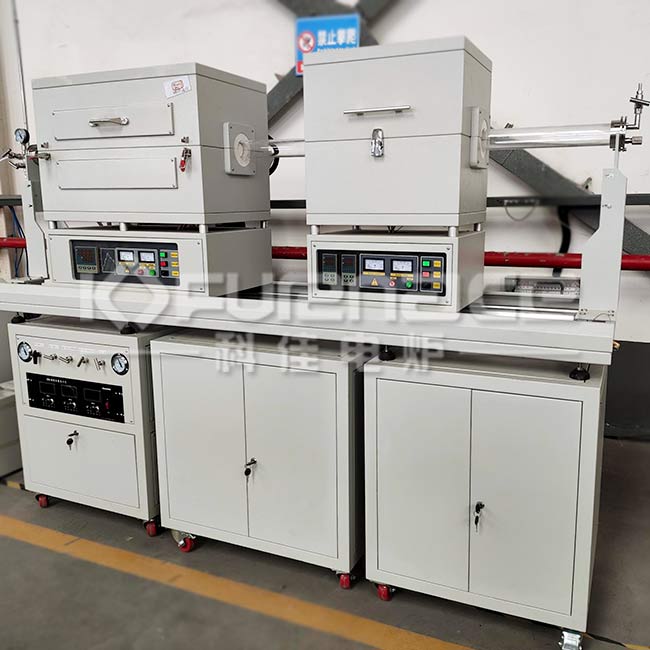

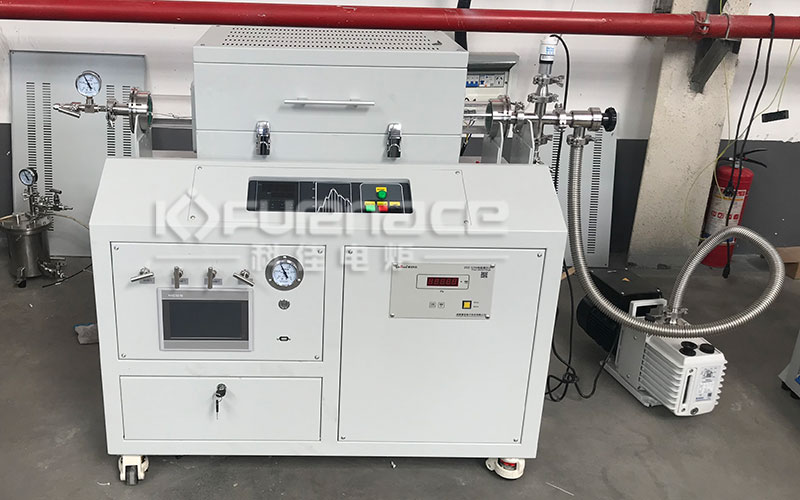

CVD电炉，全称为化学气相沉积电炉，是一种利用化学反应将气体沉积在基板上以形成所需材料的热处理设备。在半导体行业中，CVD电炉通常用于将气态的先驱反应物通过原子、分子间的化学反应，使某些成分分解并沉积在基体（如晶圆）上，形成薄膜或其他结构。
二、CVD电炉在半导体材料处理中的应用
绝缘层沉积：CVD电炉可用于沉积二氧化硅（SiO₂）和氮化硅（Si₃N₄）等绝缘层，这些绝缘层在半导体器件中起到电绝缘、保护和钝化的作用。
金属层沉积：如钨（W）、钛（Ti）、钛氮化物（TiN）和铝（Al）等金属层的沉积，主要用于互连和接触孔填充。
掺杂层沉积：如磷硅玻璃（PSG）和硼硅玻璃（BSG）的沉积，用于局部掺杂和表面钝化，以提高半导体器件的性能。
外延生长：CVD电炉还用于外延生长单晶硅或其他半导体材料（如碳化硅、氮化镓），在晶圆表面形成高质量的单晶层，这对于提高器件的集成度和性能很重要。
高k材料沉积：如铪氧化物（HfO₂）和锆氧化物（ZrO₂）等高k电介质材料的沉积，这些材料用于MOSFET栅极介质，以降低漏电流并提高器件性能。
阻挡层沉积：如钛氮化物（TiN）和钽氮化物（TaN）的沉积，作为铜互连的扩散阻挡层，防止金属扩散并保护器件的完整性。
三、CVD电炉在半导体行业中的优势
高纯度和高质量：CVD工艺能够沉积高纯度、低缺陷的薄膜，确保器件性能和可靠性。
均匀性和可控性：通过精确控制气相反应物的流量和反应条件，可以实现薄膜的厚度和成分均匀性。
所以说，CVD电炉在半导体材料处理方面具有广泛的应用和很大的优势。它是半导体制造过程中比较重要工具之一。点击了解更多CVD电炉！或者点击咨询在线客服定制各种不同型号电炉！
