PECVD（等离子体增强化学气相沉积）在半导体领域有着广泛的应用，主要体现在以下几个方面：
一、制造集成电路的关键技术
沉积高质量薄膜：PECVD技术是半导体工业中制造集成电路的主要技术之一。它能够通过具体控制工艺参数，在基板表面沉积高质量的薄膜，如二氧化硅（SiO₂）和氮化硅（Si₃N₄）等电介质。这些薄膜用于隔离多个导电层和电容器，是集成电路制造中很重要的一部分。
提高工艺效率：与传统的化学气相沉积（CVD）相比，PECVD可以在较低温度下进行沉积，不仅减少了能源消耗，还保护了温度敏感的基材，同时提供了更好的控制精度和成品质量。
二、优化太阳能电池性能
沉积减反射薄膜：PECVD是制造太阳能电池和光伏组件的沉积技术。它能够均匀地在太阳能电池板或光学玻璃等宽表面区域上沉积薄膜，如氮化硅（SiNx）减反射薄膜。这种薄膜可以充分吸收太阳光，降低反射，并通过其钝化作用保护电池片不受污染，从而提高太阳能电池的光电转换效率。
优化电池性能：PECVD技术生成的氮化硅薄膜含有大量的氢，可以有效地钝化硅中的位错和表面悬挂键，提高硅片中载流子的迁移率，进而提升太阳能电池的整体性能。
三、生产特定光学性能的涂层
PECVD技术也被广泛应用于生产具有特定光学性能的涂层，如抗反射涂层、增透涂层等。这些涂层可用于太阳镜、有色光学设备和光度计等光学产品，提高产品的光学性能和使用寿命。在半导体行业中，这些涂层可能用于保护或增强半导体元件的光学特性。
四、提供高性能纳米薄膜
保护内部电路板：PECVD聚合纳米薄膜具有膜厚均匀、耐高温、耐磨、纯度高等优势。在半导体行业中，这些纳米薄膜可用于生产内部电路板等部件，提供防腐蚀、防潮等保护功能，提高产品的稳定性和可靠性。
保护关键部件：PECVD聚合纳米薄膜具有电子防护性能，可用于半导体设备的保护。例如，在新能源汽车的中控系统、升压充电系统以及BMS系统等部件中，PECVD纳米薄膜可以提高系统的稳定性和安全性。

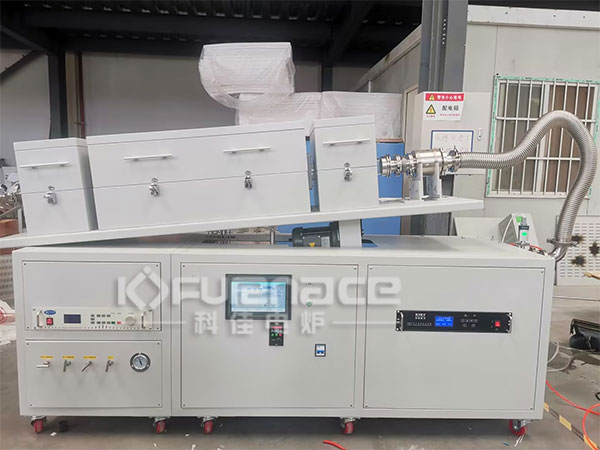

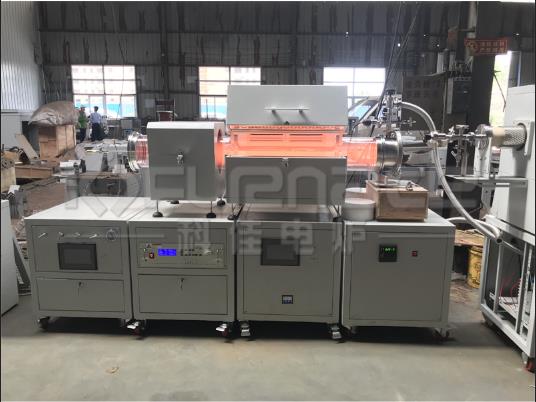

总的来说，PECVD技术在半导体领域的应用涵盖了集成电路制造、太阳能电池性能优化、特定光学性能涂层生产以及高性能纳米薄膜提供等多个方面。这些应用不仅提高了半导体产品的性能和可靠性，还有利于半导体技术的不断进步和发展。点击了解更多PECVD电炉！或者点击咨询在线客服定制各种不同型号电炉！
